Sie können Bohrungen ohne im Voraus erstellte Skizze erstellen. Im nächsten Abschnitt lernen Sie alternative Methoden zur Einfügung von Bohrungen kennen.
-
Starten Sie den Befehl Bohrung. - Wählen Sie im Dropdown-Menü Platzierung die Option Konzentrisch.

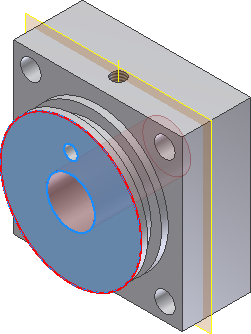

- Die Option zur Auswahl Ebene ist aktiviert. Wählen Sie die vordere Fläche der Zylinderform aus, um die Ebene zu definieren.
- Die Option zur Auswahl Konzentrische Referenz ist aktiviert. Wählen Sie eine Kante des Zylinders aus, um die Bohrung am Mittelpunkt der Kreisfläche zu platzieren.
- Geben Sie für den Durchmesser 14 mm an.
- Legen Sie für die Option Ausführungstyp die Einstellung Durch alle fest.
- Klicken Sie auf OK, um die Durchbohrung zu erstellen.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Ansicht
Gruppe Sichtbarkeit
Objektsichtbarkeit
, und deaktivieren Sie dann das Kontrollkästchen Alle Arbeitselemente im Dropdown-Menü, um die Anzeige der Arbeitsebene und der Arbeitsachse zu deaktivieren. - Speichern Sie die Datei.
