Hinzufügen von Biegungen zwischen Segmenten zur Fehlerbehebung

  1. Um die Fehler in der Baugruppe Route01 zu überprüfen, klicken Sie mit der rechten Maustaste auf die Route im Modell-Browser, und wählen Sie Verletzungen anzeigen.
  2. Zur Identifizierung des fehlerhaften Routenbauteils klicken Sie im Dialogfeld Verletzungen anzeigen auf den Fehler und betrachten den Fehler im Grafikfenster.

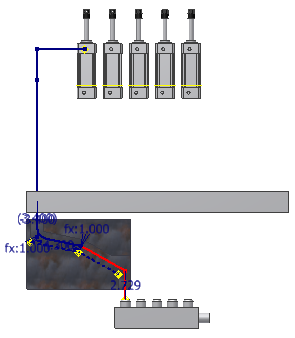

    Der ungültige Winkel befindet sich zwischen den beiden Segmenten, die in der folgenden Abbildung hervorgehoben sind.

  3. Klicken Sie auf OK, um das Dialogfeld Verletzungen anzeigen zu schließen.
  4. Klicken Sie in der Multifunktionsleiste auf Registerkarte Route Gruppe Erstellen Biegungen .
  5. Geben Sie im Dialogfeld Biegung den Wert 0,5 in ein. Wählen Sie anschließend die beiden Segmente, die den ungültigen Winkel bilden.

    Die Biegung wird mit einem Radius von 0,5 Zoll erstellt. Das Fehlersymbol im Modell-Browser wird ausgeblendet.

  6. Schließen Sie das Dialogfeld Biegung.
  7. Um die Route zu beenden, klicken Sie mit der rechten Maustaste, und wählen Sie Bearbeitung beenden.
