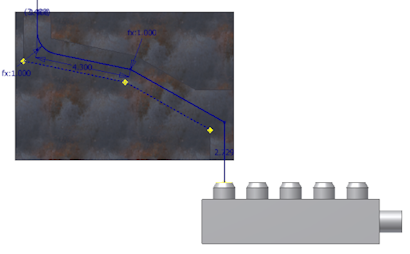

Verbinden von separaten Routenpunkten mit der Abhängigkeit Koinzident

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Route Gruppe Abhängig machen Koinzident .

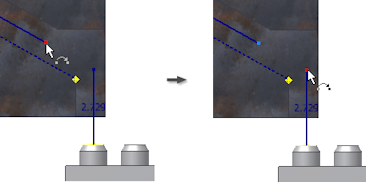

  2. Wählen Sie die beiden separaten Routenpunkte aus, wie in der folgenden Abbildung gezeigt.

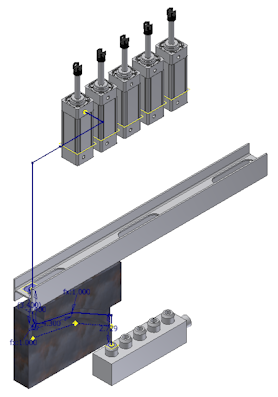

    Die separaten Skizzen bilden eine geschlossene Route.

  3. Klicken Sie mit der rechten Maustaste in das Grafikfenster, und wählen Sie Fertig.
  4. Beachten Sie, dass neben der Route ein Fehlersymbol angezeigt wird.

    Durch das Platzieren der Abhängigkeit Koinzident entsteht ein ungerader Winkel (d. h. kein 90°-, 45°- oder kombinierter 135°-Winkel) zwischen den beiden Segmenten, sodass die Route fehlerhaft ist. In der folgenden Übung erstellen Sie eine Biegung, um diesen Fehler zu beheben.
