- Klicken Sie in der Multifunktionsleiste auf
Registerkarte Blech
Gruppe Erstellen
Konturrolle
. Das Dialogfeld Konturrolle wird angezeigt, und Sie werden aufgefordert, ein offenes Profil auszuwählen.
- Klicken Sie im Grafikfenster auf die Kantengeometrie, die Sie in die Skizze projiziert haben. Die ausgewählte Geometrie wird hervorgehoben, und die Schaltfläche zur Auswahl der Achse wird aktiviert.
- Klicken Sie im Grafikfenster auf die gerade Linie, die Sie parallel zu der projizierten Kante erstellt und mit einer Bemaßung von 100 mm versetzt haben.
Es wird eine Vorschau eines Konturrollenabschnitts von 90 Grad angezeigt, die jedoch nicht dem gewünschten Ziel für diese Übung entspricht.
- Entfernen Sie den Standardwert für den Rollwinkel von 90 Grad, und geben Sie in das Wertfeld 30 Grad ein.

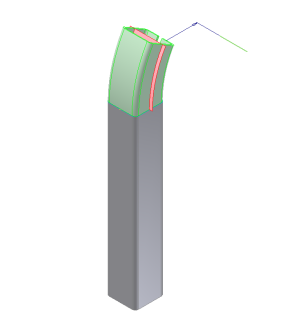

Die Vorschau sollte nun der folgenden Abbildung entsprechen:
- Klicken Sie auf OK, um das Konturrollensegment von 30 Grad zu erstellen und das Dialogfeld zu schließen.
Im Folgenden wiederholen Sie diese Schritte mit einigen kleinen Änderungen, um eine ähnliche Konturrolle mit einem Sweeping von 30 Grad in die entgegengesetzte Richtung zu erstellen.
