- Doppelklicken Sie im Browser auf die Kabelbaum-Baugruppe1.
-
Klicken Sie in der Multifunktionsleiste auf
Registerkarte Kabel und Kabelbaum
Gruppe Erstellen
Segment erstellen

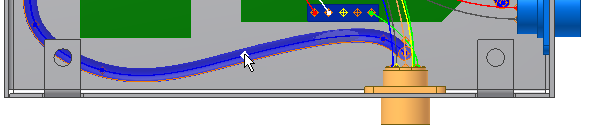

. - Halten Sie den Cursor über das abzuzweigende Kabelbaumsegment, und klicken Sie auf den Segmentarbeitspunkt, der als Anfangspunkt der Abzweigung angezeigt wird.

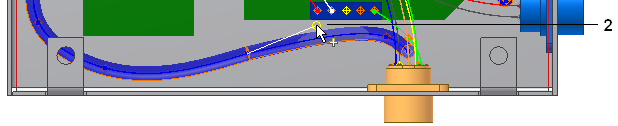

- Ändern Sie den Versatz in 0,470, und wählen Sie einen Punkt (2) zwischen dem Segment und dem Verbindungsstück LTP:1 aus.

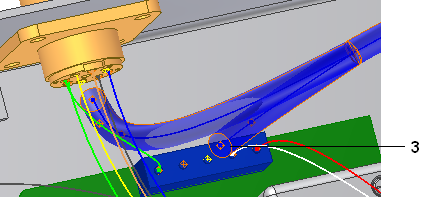

- Ändern Sie für den letzten Punkt (3) den Versatz in 0,270, und wählen Sie anschließend die Fläche der Verbindung LTP:1 neben Pin 3 aus.
- Klicken Sie mit der rechten Maustaste, und wählen Sie Fertig stellen. Die Form der Abzweigung entspricht nun ungefähr der in der Abbildung. gezeigten.
