Um Ergebnisse für einen bestimmten Träger anzuzeigen, können Sie benutzerdefinierte Diagramme im Grafikfenster hinzufügen. Klicken Sie in der Gruppe Ergebnis auf Diagramm
.

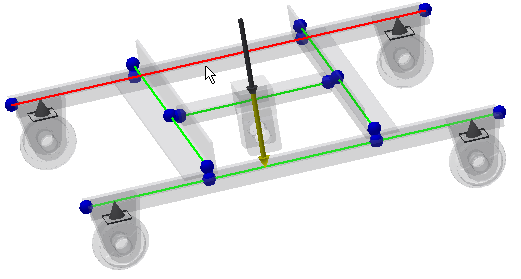

Wählen Sie im Bereich Träger, wie die im Diagramm einzuschließenden Träger festgelegt werden. In diesem Lernprogramm aktivieren Sie das Kontrollkästchen Ausgewählte Träger, und wählen Sie den Träger aus, wie in der folgenden Abbildung gezeigt.

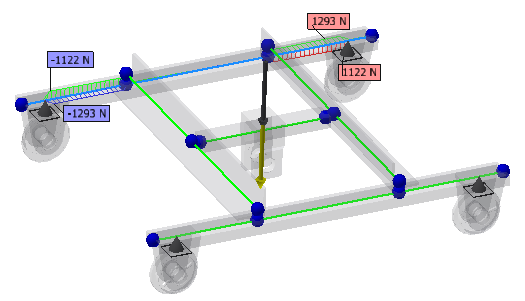

Wählen Sie jetzt die Ergebnisse, die angezeigt werden sollen. Aktivieren Sie die Felder Fx und Fy im Bereich Lasten.
Klicken Sie auf OK, um das Dialogfeld Diagramm zu schließen.
Sie können die Anzeige des Trägerdiagramms im Dialogfeld Diagrammskalen anpassen. Wählen Sie im Browser Diagramme, klicken Sie mit der rechten Maustaste, und wählen Sie Diagrammskalen
. Verwenden Sie die Schaltfläche zum Erweitern (+), Zusammenziehen (-) und Normalisieren, um die Diagrammskalen anzupassen. Klicken Sie auf OK, um die Änderung auf die Diagramme anzuwenden.
