Teilweise Abwicklung des Rohrs

Verwenden Sie das Abwicklungselement, um die abzuwickelnden Biegungen auszuwählen. Sie müssen das Modell nicht vollständig abwickeln. Bei Bedarf kann die lineare Bohrungsanordnung hinzugefügt werden. In dieser Übung wickeln Sie in dem abgerollten Modell zunächst zwei weitere 90 Grad-Biegungen ab.

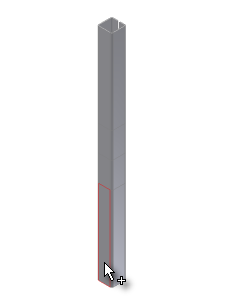

  1. Geben Sie so wie bei dem erstellten Abrollmodell zuerst eine stationäre Fläche an. Klicken Sie auf die in der folgenden Abbildung angezeigte Fläche.

    Nachdem Sie die angezeigte Fläche ausgewählt haben, werden die Biegungen hervorgehoben, die Sie relativ zu dieser Fläche abwickeln können:

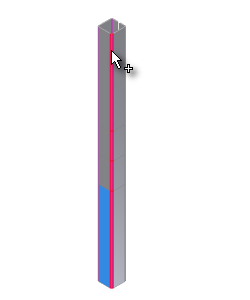

  2. Klicken Sie auf die Biegung, die die nächstgelegene 90 Grad-Ecke bildet:

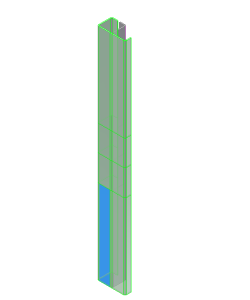

    Nach Auswahl der Biegung wird eine Vorschau des Bauteils im abgewickelten Zustand angezeigt.

Als Nächstes schließen Sie die Erstellung des Abwicklungselements ab.
