Fortsetzen der Abwicklungsauswahl

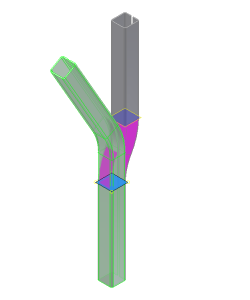

  1. Wählen Sie die untere, gekrümmte Fläche aus, wie in der folgenden Abbildung dargestellt.

    Während der Auswahl von Flächen wird in der Vorschau der Modellzustand angezeigt, der durch das Abrollen der Auswahl erzielt wird.

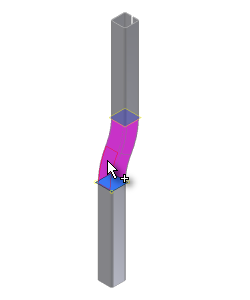

  2. In dieser Übung wird das Rohr vollständig begradigt. Klicken Sie auf die obere gewölbte Fläche (nicht auf die Vorschaugrafik), um die zweite gerollte Fläche auszuwählen.

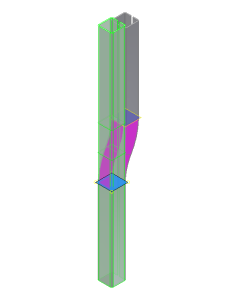

    Nachdem Sie die zweite gerollte Fläche ausgewählt haben, wird erneut eine Vorschau des Modells mit dem Ergebnis des Abrollvorgangs angezeigt.

  3. Klicken Sie im Dialogfeld Abwickeln auf Anwenden, um das Modell wie in der Vorschau dargestellt zu begradigen und um die Einstellungen im Dialogfeld für die nächsten Abwicklungsvorgänge zurückzusetzen.

Als Nächstes wickeln Sie zwei der 90 Grad-Biegungen ab, die das quadratische Rohr bilden.
