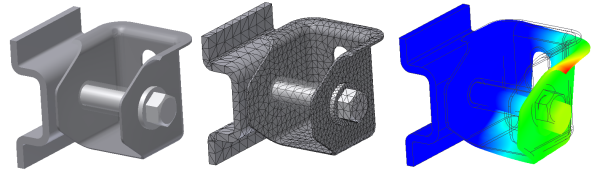

Nach der Erstellung einer Simulation und der Festlegung der Parameter, die ausgewertet werden sollen, führen Sie die Simulation aus. Die Simulation erzeugt einen Satz FEM-Ergebnisse für alle definierten Parameterkombinationen.
Bei einer Simulation werden die folgenden Aufgaben ausgeführt:
- Erstellen die Fälle.
- Durchführen der geometrischen Modellierung
- Ermitteln der automatischen Kontakte
- Generieren von Netzen
- Berechnen des Modells für jeden Datenpunkt
Werten Sie nach der Simulation die Ergebnisse im Grafikbereich aus.
Baugruppenelemente und Schweißkonstruktionen werden unterstützt. Alle für diese Elemente verwendeten Parameter können in einer Simulation der parametrischen Bemaßungen eingeschlossen werden, einschließlich Schweißnähte.
Schweißkörper werden in die Liste der Körper aufgenommen, auf Kontakt ausgewertet und mit einem Netz versehen. Verwenden Sie für Schweißverbindungen, bei denen Flächenkontakte nicht geschweißt sind, nach Möglichkeit den Kontakttyp Getrennt. Nicht geschweißte Flächenkontakte sind nicht optimal verbunden. Hierzu muss ggf. ein automatischer Kontakt bearbeitet oder ein Kontakt manuell hinzugefügt werden.
