Abwickeln der aufgetrennten Übergangslasche

Nachdem auf die Übergangslasche ein Auftrennungselement angewendet wurde, stellt diese keine durchgehende geschlossene Form mehr dar. Sie können daher nun eine für die Fertigung geeignete Abwicklung erstellen.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Blech Gruppe Abwicklung Abwicklung erstellen .

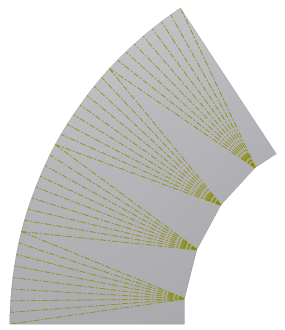

    Die Abwicklung zeigt die Biegungsmittellinien und Biegungsendlinien an, die die zum Abwickeln der Übergangslasche erforderlichen Biegezonen kennzeichnen.

    Anmerkung: Sie können problemlos ein Auftrennungselement zu einer Übergangslasche, die aus zwei geschlossenen Profilen erstellt wurde, hinzufügen und eine gültige Abwicklung erzeugen. Der Fertigungsbereich bevorzugt ggf. die Herstellung eines solchen Bauteils in zwei Teilen.

Im nächsten Schritt verwenden Sie die Abwicklung, um sich mit der Biegereihenfolgen-Anmerkung vertraut zu machen.
