Biegereihenfolgen-Anmerkung

Für eine effiziente Fertigung müssen die Biegungen im Fertigungsbereich häufig in einer bestimmten Reihenfolge erstellt werden. Die Fertigungsreihenfolge ist dabei häufig nicht an die Konstruktionsreihenfolge gebunden. Im Folgenden erlernen Sie anhand der aktuell geöffneten Abwicklung, wie Sie die Biegereihenfolge ändern.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Abwicklung Gruppe Verwalten Biegereihenfolgen-Anmerkung .

    Beachten Sie, dass eine Reihe von Nummern in Kreisen mit einem gelben Hintergrund angezeigt wird. Achten Sie im weiteren Verlauf dieser Übung auf diese nummerierten Zeichen im oberen Bereich der Abwicklung:

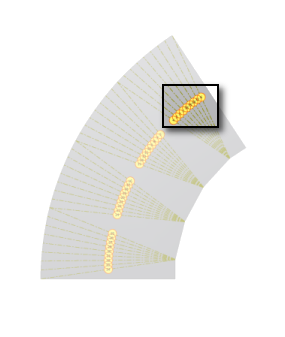

    Wie Sie sehen, weisen diese Nummern derzeit keine logische Reihenfolge auf:

Als Nächstes erstellen Sie eine gerichtete Folge von Biegereihenfolgeüberschreibungen.

Anmerkung: Seien Sie nicht beunruhigt, wenn sich die Reihenfolge der nummerierten Symbole auf der Abwicklung von der, die auf den Abbildungen gezeigt wird, unterscheidet.
