Erstellen eines Beispielbauteils

In diesem Teil des Lernprogramms erstellen Sie eine einfache Blechgeometrie, und wenden dann Stile auf das Bauteil an.

  1. Klicken Sie auf das Symbol Neu , das sich am oberen Rand des Anwendungsfensters befindet. Vergewissern Sie sich, dass Sie auf das Symbol selbst klicken und nicht auf das Dropdown-Menü neben dem Symbol.
  2. Klicken Sie im Dialogfeld Neue Datei erstellen auf den Ordner Englisch, und doppelklicken Sie dann auf die Vorlage Blech (zoll).ipt .

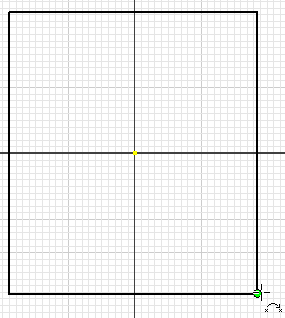

  3. Skizzieren Sie ein ca. 10 Zoll großes Quadrat. Die genaue Größe und Form sind nicht von Bedeutung.
  4. Klicken Sie in der Multifunktionsleiste auf den Befehl Skizze beenden, oder klicken Sie mit der rechten Maustaste, und wählen Sie 2D-Skizze beenden aus dem Markierungsmenü, um die Skizze fertigzustellen.
  5. Klicken Sie auf Registerkarte Blech Gruppe Erstellen Fläche . Sie können auch mit der rechten Maustaste klicken und Fläche aus dem Markierungsmenü wählen.
  6. Akzeptieren Sie die Standardeinstellungen im Dialogfeld, und klicken Sie auf OK.

    Als Nächstes fügen Sie zwei Laschen hinzu.

  7. Klicken Sie in der Multifunktionsleiste oder im Markierungsmenü auf den Befehl Lasche.
  8. Wählen Sie zwei benachbarte Kanten aus.
  9. Klicken Sie auf OK.

    Die Standardvorlage verwendet die standardmäßigen Blechstile. Nun verwenden Sie Blechstandards, um die neuen Stile auf das Bauteil anzuwenden.

Tipp: Wenn Sie routinemäßig bestimmte Stile verwenden, erstellen Sie eine Blechvorlage, die diese Stile vorgabegemäß verwendet.
