Sie können Drähte im digitalen Prototyp erstellen und routen, indem Sie zuerst elektrische Bauteile oder Verbindungsstücke erstellen und platzieren. In Autodesk Inventor Kabel und Kabelbäume können Sie Verbindungspunkte auf einem Verbindungsstück feststellen und kennzeichnen und Eigenschaften für die Pins und das Bauteil festlegen.

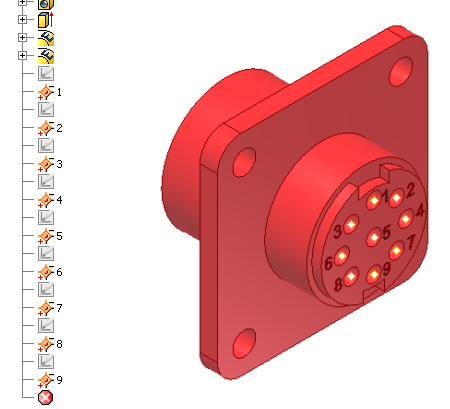

Verbindungsstücke sind Standardbauteile in Autodesk Inventor oder iParts mit erweiterten Eigenschaften und einem oder mehreren definierten Drahtverbindungspunkten, den so genannten Pins. Die Verbindungsstücke sind die einzigen Kabelbaumkomponenten, die nicht im Kontext einer Kabelbaumbaugruppe erstellt werden. Stattdessen werden sie durch Bearbeitung der Standardbauteile von Autodesk Inventor erstellt. Während Sie die Bauteile bearbeiten, kennzeichnen Sie die speziellen Arbeitspunkte bzw. Pins, geben die erforderlichen Eigenschaften an und fügen gegebenenfalls zusätzliche benutzerdefinierte Eigenschaften hinzu. Sie können die Pins einzeln oder als Gruppe definieren und bearbeiten. Das definierte elektrische Teil wird dann in einer Baugruppe platziert.
Die Referenz-Markierung für ein einzelnes Exemplar oder eine Gruppe ist für jede Kabelbaum-Baugruppe erforderlich, in der elektrische Bauteile verwendet werden, nicht einmal für jedes Bauteilexemplar.
| Weitere Informationen | |
|---|---|
| Hilfethema | |
| Übungslektion | Routed Systems - Platzieren elektrischer Komponenten |
