Im nächsten Schritt werden die Begrenzungsbedingungen durch Hinzufügen von strukturellen Abhängigkeiten und Lasten definiert. Hierfür werden zuerst die Abhängigkeiten definiert.
Anmerkung: Abhängigkeiten sind erforderlich für Gestellsimulationen. Wenn Sie eine Simulation ohne Abhängigkeiten starten, wird eine Fehlermeldung ähnlich der folgenden angezeigt: keine Abhängigkeiten definiert.
- Klicken Sie in der Gruppe Abhängigkeiten auf Fixiert

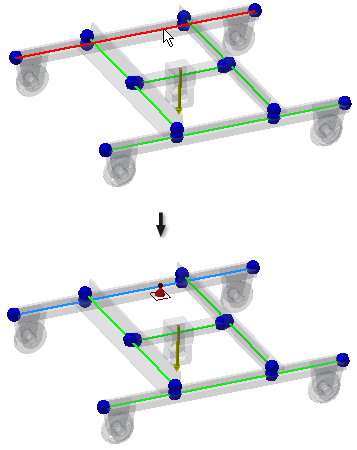

. Das Dialogfeld wird mit aktiver Ursprungsauswahl angezeigt. - Wählen Sie den Träger aus, wie in der Abbildung gezeigt. Die Vorschau der Pin-Abhängigkeit wird angezeigt.
-
Stellen Sie sicher, dass die Option Absolut im Dialogfeld Pin-Abhängigkeit ausgewählt ist. Der Versatzwert wird anhand der absoluten Werte eingegeben, die am Anfang des Trägers gemessen wurden.
Anmerkung: Verwenden Sie den Befehl Lokale Systeme
in der Gruppe Anzeigen, um die Koordinatensysteme des Trägers anzuzeigen und den Anfang der Träger zu definieren. - Definieren Sie im Dialogfeld Pin-Abhängigkeit für den Versatz den Wert 170 mm, und klicken Sie auf OK. Die Pin-Abhängigkeit wird angewendet.
- Fügen Sie die zweite Pin-Abhängigkeit auf demselben Träger ein. Klicken Sie noch einmal in der Gruppe Abhängigkeiten auf Fixiert.

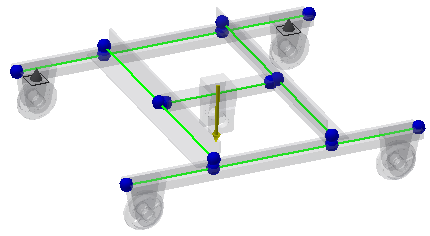

- Wählen Sie die gleichen Träger, und stellen Sie den Versatz auf 2330 mm. Klicken Sie auf OK.
