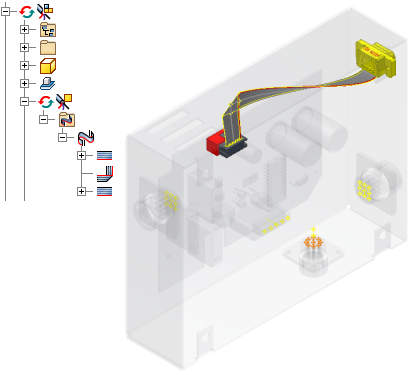

Wie Drähte und Kabel rufen Sie auch Flachbandkabel aus der Kabel- und Kabelbaumbibliothek ab und platzieren sie in der Kabelbaum-Baugruppe. Zum Einfügen eines Flachbandkabels wählen Sie es aus und identifizieren den Anfang und das Ende von Verbindungen. Sie geben an, wie das Flachbandkabel mit dem Verbindungsteil verbunden werden soll. Anschließend fügen Sie dazwischen liegende Arbeitspunkte zur Steuerung der Form oder der Angabe der Position einer Falte ein.
Sobald sich das Flachbandkabel in der Baugruppe befindet, gibt es viele Möglichkeiten zur Bearbeitung.
- Ändern der Konnektivität: Wählen Sie verschiedene Verbindungsstücke aus, ändern Sie die Richtung, in der das Flachbandkabel an die Verbindungsstücke angeschlossen ist, verschieben Sie Leiter 1 zu einem anderen Pin, ändern Sie die Ausrichtung.
- Hinzufügen, Löschen, Verschieben und Neudefinieren von Arbeitspunkten.
- Hinzufügen von einfachen und doppelten freien Laschen.
- Anpassen der Drehung an ausgewählten Punkten.
