Kreislaufergebnisse prüfen

Bei dieser Aufgabe interpretieren Sie vier verschiedene Kreislaufergebnisse.

1. Klicken Sie auf Start > Ergebnisse > Ergebnisse.

2. Stellen Sie sicher, dass die folgenden Objekte sichtbar sind.

   • Kavitäten

   • Kühlkanäle

   • Kühlschläuche

   • Kühleinlässe

3. Klicken Sie ggf. zum Anzeigen der Objekte auf Ansicht > Sichtbarkeit > Objektsichtbarkeit.

4. Drehen, schwenken und zoomen Sie nach Bedarf, um die Kreislaufergebnisse anzuzeigen.

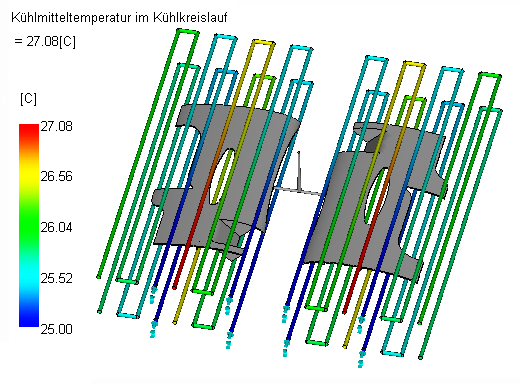

5. Klicken Sie in der Liste der Studienaufgaben auf Kühlmitteltemperatur im Kühlkreislauf.

   Der Temperaturanstieg ist ideal, wenn er weniger als 2-3°C beträgt. Laut den Richtlinien für Änderungen am Kühlsystemdesign sind Kreisläufe mit zwei Kavitäten die gewünschte Höchstgrenze.



6. Klicken Sie auf Fließgeschwindigkeit im Kühlkreislauf.

   Die Eingabe pro Kreislauf ist 10 l/min. Die Pumpengeräte müssen eine Kapazität von mindestens 80 l/min haben, da 8 Kreisläufe vorliegen.

7. Klicken Sie auf Reynoldszahl im Kühlkreislauf.

   Die Ergebnisse geben die mit dieser Fließgeschwindigkeit erzielte Reynoldszahl an. In der Regel wird eine Reynoldszahl von 10.000 angestrebt. In diesem Fall liegt die Reynoldszahl weit darüber, was darauf hinweist, dass die Fließgeschwindigkeit verringert werden kann. Wenn die Fließgeschwindigkeit jedoch verringert wird, erhöht sich die Kühlmitteltemperatur in den Kühlkreisläufen. Wenn Sie die Fließgeschwindigkeit verringern möchten, müssen die Kühlkreisläufe unterteilt werden, um ihre Länge zu verringern.
