Platzieren einer Neigungskotenbemaßung

  1. Klicken Sie auf Registerkarte Beschriften Gruppe Bemaßung (Neigungskote).
  2. Wählen Sie in der Typenwahl den zu platzierenden Neigungskotentyp aus.
  3. Ändern Sie gegebenenfalls in der Optionsleiste die folgenden Einstellungen:
    1. Wählen Sie für Neigungsdarstellung (aktiviert in einer Ansicht oder Schnittansicht) die Option Pfeil oder Dreieck.
    2. Geben Sie einen Wert für Versatz von Referenz ein.

      Dieser Wert wird die Neigungskote näher zu oder weiter von der Referenz verschieben.

  4. Klicken Sie auf die Kante oder Neigung, auf der Sie die Neigungskote platzieren möchten.
  5. Klicken Sie, um die Neigungskote entweder oberhalb oder unterhalb des geneigten Elements zu platzieren.

    Wenn Sie mit dem Mauszeiger auf ein Element zeigen, auf dem Sie die Neigungskote platzieren können, wird deren Wert im Zeichenbereich angezeigt.

    Ausgewählte Neigungskote im Zeichenbereich

  6. Beim Platzieren einer Neigungskote haben Sie außerdem die folgenden Möglichkeiten:
    • Durch Klicken auf die Steuerelemente zum Spiegeln () können Sie die Richtung der Neigungskotenbemaßung umkehren.
    • Für die Darstellung der Neigung stehen zwei Möglichkeiten zur Verfügung: Pfeil oder Dreieck. Beide Varianten enthalten dieselben Informationen, diese werden jedoch in unterschiedlicher Form angezeigt. Diese Option ist in Draufsichten nicht verfügbar.

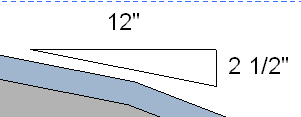

      Neigungskote mit Dreieck-Darstellung

  7. Um den Vorgang abzuschließen, drücken Sie ESC zweimal.
