Zuschneiden einer Draufsicht mithilfe der hinteren Schnittebene

Bei Elementen, die sich über mehrere Ebenen erstrecken (z. B. schräge Wände), empfiehlt es sich, die Draufsicht an der hinteren Schnittebene zu beschneiden. Wenn die Wand in der Draufsicht nur so weit sichtbar sein soll, wie sie im Ansichtsbereich von Ebene 3 erscheint, können Sie die Wand mithilfe des Parameters Höhenschnitt beschneiden.

Diese Funktion wird durch den Parameter Höhenschnitt der Draufsicht aktiviert. Die hintere Schnittebene wird durch den Parameter Ansichtstiefe definiert, der zu den Eigenschaften Ansichtsbereich der Ansicht gehört.

Anmerkung: Draufsichten umfassen Grundrissansichten, Deckenplanansichten, Detailplanansichten und Detailausschnittsansichten.

Beispiel

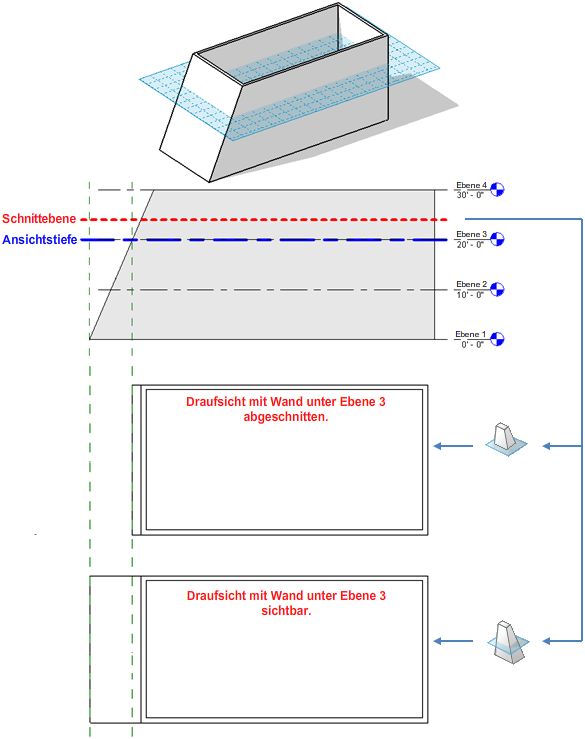

Die folgende Abbildung zeigt die hintere Schnittebene.

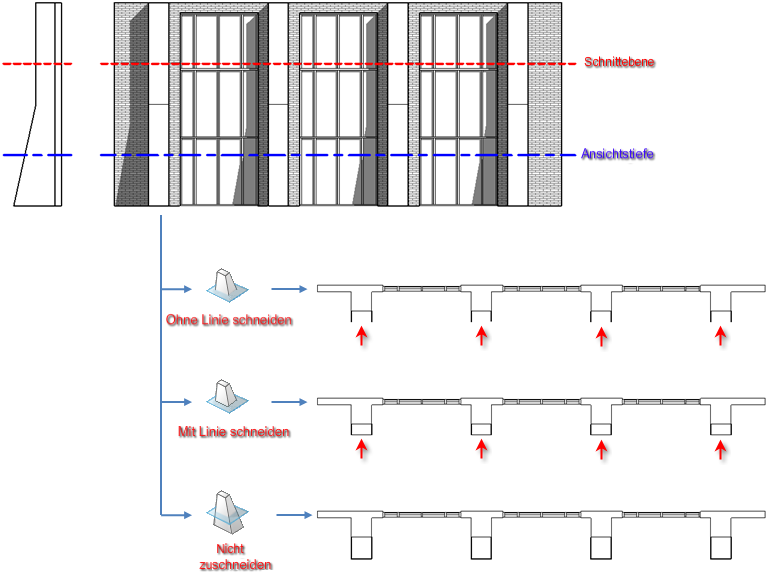

Die folgende Abbildung zeigt die Schnittebene und die Ansichtstiefe des Modells sowie die entsprechenden Draufsichten für die verschiedenen Optionen des Parameters Höhenschnitt (Zuschneiden ohne Linie, Zuschneiden mit Linie, Nicht zuschneiden).

Planbereiche berücksichtigen die Parametereinstellung Höhenschnitt der übergeordneten Ansicht, folgen jedoch ihren eigenen Ansichtsbereichseinstellungen.

Das Zuschneiden einer Draufsicht mithilfe der hinteren Schnittebene hat keinen Einfluss auf nicht-schneidbare Familien und auf Elemente, die in bestimmten Ansichten symbolisch dargestellt werden (z. B. Trägersysteme). Sie werden angezeigt und nicht beschnitten.

Diese Eigenschaft wirkt sich auf den Druck aus.

So schneiden Sie eine Draufsicht mithilfe der hinteren Schnittebene zu

  1. Wählen Sie im Projektbrowser die Draufsicht aus, die Sie mithilfe der hinteren Schnittebene zuschneiden möchten.
  2. Suchen Sie auf der Eigenschaftenpalette unter Grenzen den Parameter Höhenschnitt.

    Der Parameter Höhenschnitt ist in Draufsichten und Grundstücksansichten verfügbar.

  3. Klicken Sie in der Spalte Wert auf die Schaltfläche.

    Das Dialogfeld Höhenschnitt wird angezeigt.

  4. Wählen Sie eine Option, und klicken Sie auf OK.
  5. Optional können Sie auf Ansichtsbereich klicken und bei Bedarf die Einstellung Ansichtstiefe ändern. Bei der unter Ansichtstiefe gewählten Ebene wird die Ansicht beschnitten, wenn die Eigenschaft Höhenschnitt aktiv ist.
