Hinzufügen eines Dachs über einer Grundfläche
- Geschlossene 2D-Skizze des Dachumfangs
- Wird erstellt, wenn Sie in der Draufsicht Wände wählen oder Linien zeichnen
- Wird auf Sichtebene erstellt, in der sie auch skizziert wurde.
- Höhe wird von der Eigenschaft Basishöhenversatz gesteuert
- Öffnungen werden durch weitere geschlossene Schleifen definiert
- Neigungen werden definiert, wenn Sie einen Neigungsparameter anwenden, um Linien zu skizzieren

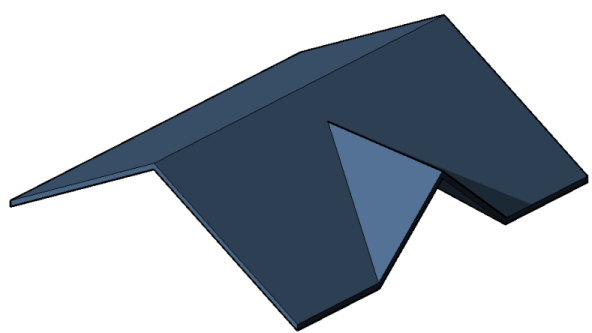

Dach über Grundfläche
Hinzufügen eines Dachs durch Extrusion
- Offene Skizze des Dachprofils
- Wird erstellt, wenn Sie mithilfe von Linien und Bogen das Profil in einer Ansicht skizzieren
- Höhe hängt von der Position der Skizze in der Ansicht ab
- Die Tiefe wird von Revit LT basierend auf der Größe der Skizze berechnet, es sei denn, Sie geben Start- und Endpunkte an.
Referenzebenen vereinfachen das Skizzieren des Profils eines extrudierten Dachs. Beispiel: Skizzieren Sie zuerst drei vertikale Referenzebenen, die parallel zueinander verlaufen, und anschließend eine horizontale Referenzebene, die alle drei vertikalen Ebenen schneidet.
Dach über Extrusion
Mit dem Werkzeug Dach über Extrusion können Sie Dächer mit einfachen geneigten Flächen erstellen.
Nachdem Sie ein Dach über Extrusion erstellt haben, können Sie es einem anderen Basisbauteil zuweisen oder seine Arbeitsebene ändern.
Hinzufügen von Dachverglasungen
Dachverglasungen können sowohl über die Grundflächen- als auch die Extrusionsmethode erstellt werden. Dachverglasungen haben eine oder mehrere Neigungsdefinitionslinien und können mit Fassaden und Basiswänden verbunden werden.
