Erstellen eines Dachs

Fügen Sie ein Dach hinzu. Dazu haben Sie folgende Möglichkeiten:

Skizzieren eines Dachs über Grundfläche

1. Öffnen Sie eine Draufsicht oder eine Deckenplanansicht.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Dach (Dach über Grundfläche).
   Anmerkung: Wenn Sie versuchen, ein Dach auf der untersten Ebene zu erstellen, werden Sie in einem Dialogfeld aufgefordert, das Dach auf eine höhere Ebene zu verschieben. Wenn Sie das Dach nicht auf eine höhere Ebene verschieben, weist Revit LT zu einem späteren Zeitpunkt darauf hin, dass das Dach zu niedrig ist.
3. Wählen Sie in der Gruppe Zeichnen ein Skizzier- oder Auswahlwerkzeug.

   Um die Dacheigenschaften vor dem Skizzieren zu bearbeiten, verwenden Sie die Eigenschaftenpalette.

   Tipp: Wenn Sie Wände auswählen verwenden, können Sie den Dachüberstand angeben, bevor Sie das Dach skizzieren. Wählen Sie in der Optionsleiste In Wandkern erweitern aus, wenn der Dachüberstand vom Wandkern aus gemessen werden soll, und geben Sie dann einen Wert für Dachüberstand an.
4. Erstellen Sie durch Skizzieren oder Linienauswahl eine geschlossene Schleife für das Dach.
5. Legen Sie die neigungsbestimmenden Linien fest.

   Um die Neigungsdefinition einer Linie zu ändern, wählen Sie die Linie aus und klicken in der Eigenschaftenpalette auf Bestimmt die Dachneigung. Anschließend können Sie den Neigungswert ändern.

   Neigungsbestimmende Dachlinien werden mit dem Symbol gekennzeichnet.


6. Klicken Sie auf (Bearbeitungsmodus beenden), und öffnen Sie eine 3D-Ansicht.

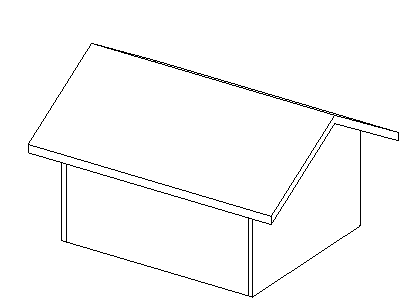

   Abgeschlossenes Satteldach mit Dachüberstand

Skizzieren eines Dachs durch Extrusion

1. Zeigen Sie eine Ansicht, 3D-Ansicht oder Schnittansicht an.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Dach (Dach über Extrusion).
3. Definieren Sie die Arbeitsebene .
4. Wählen Sie im Dialogfeld Referenzebene und Versatz des Dachs einen Wert für die Ebene aus. Standardmäßig wird die höchste Ebene im Projekt ausgewählt.
5. Um das Dach von der Referenzebene zu heben oder zu senken, geben Sie einen Wert für den Versatz ein.

   Revit LT platziert eine Referenzebene im angegebenen Abstand. Über die Referenzebene können Sie die Position des extrudierten Dachs im Verhältnis zur Ebene bestimmen.

6. Skizzieren Sie das Profil des Dachs als eine offene Schleife.

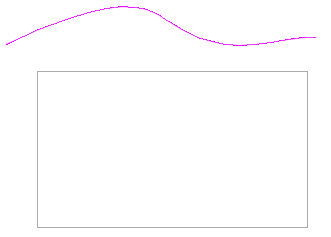

   Mit Werkzeug Spline skizziertes Dachprofil

7. Klicken Sie auf (Bearbeitungsmodus beenden), und öffnen Sie eine 3D-Ansicht.

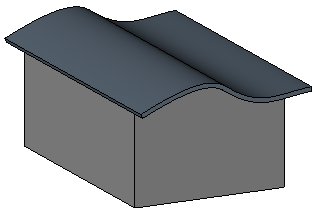

   Fertiges extrudiertes Dach

   Verbinden Sie Wände mit dem Dach, falls erwünscht.

   Nachdem Sie ein Dach mit Extrusion erstellt haben, können Sie es einem anderen Basisbauteil zuweisen oder seine Arbeitsebene ändern.

Skizzieren von Dachverglasungen

1. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Dach (Dach über Grundfläche) oder (Dach über Extrusion).
   Anmerkung: Wenn Sie versuchen, ein Dach auf der untersten Ebene zu erstellen, werden Sie in einem Dialogfeld aufgefordert, das Dach auf eine höhere Ebene zu verschieben. Dadurch wird sichergestellt, dass das Dach höher ist als alle angrenzenden Wände. Wenn Sie das Dach nicht auf eine höhere Ebene verschieben, weist Revit LT zu einem späteren Zeitpunkt darauf hin, dass das Dach zu niedrig ist.
2. Skizzieren Sie das Dach.
3. Wenn Sie ein Dach anhand einer Grundfläche zeichnen, legen Sie fest, dass die Begrenzungslinien des Dachs neigungsbestimmend sind, oder verwenden Sie den Neigungspfeil, um die Neigung zu definieren.
4. Klicken Sie auf (Bearbeitungsmodus beenden).
5. Wählen Sie das Dach aus, und wählen Sie in der Typenwahl den Eintrag Dachverglasung.

   Die Fassadenelemente der Dachverglasung können mit Fassadenrastern versehen werden. Drücken Sie die Tabulatortaste, um zwischen horizontalen und vertikalen Rastern zu wechseln.

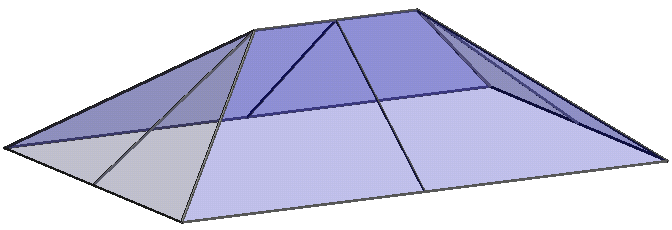

   Dachverglasung mit Pfosten und Rasterlinien

Hinzufügen eines Dachs zu einem anderen Dach

1. Wenn Sie ein Dach abschneiden möchten, um darüber ein anderes Dach zu skizzieren, wählen Sie das Dach im Zeichenbereich aus.
2. Wählen Sie in der Eigenschaftenpalette eine Abschnittsebene, und geben Sie dann eine Höhe für den Abschnittsversatz an.

   Diese Eigenschaft gibt den Abstand über bzw. unter der Ebene an, auf der das Dach abgeschnitten wird.

3. Skizzieren Sie das neue Dach über dem vorhandenen Dach.

Erstellen eines Kegeldachs

Wenn ein Dach eine neigungsbestimmende Bogenlinie oder einen Kreis enthält, wird ein Kegeldach erstellt. Sie können den Bogen bei Bedarf wie folgt in Segmente teilen.

1. Wählen Sie im Zeichenbereich die gebogene Linie aus.
2. Klicken Sie in der Eigenschaftenpalette einen Wert für Anzahl vollständiger Segmente an.

   Wenn Sie keine (null) Segmente festlegen (Standardeinstellung), wird ein Kegeldach erstellt.
