Erstellen einer Dachöffnung mithilfe von Neigungspfeilen
Skizzieren Sie eine Dachgrundfläche, einschließlich neigungsbestimmenden Linien.
Wechseln Sie gegebenenfalls in den Skizziermodus, und klicken Sie auf Registerkarte Ändern | Grundfläche für Dach erstellen Gruppe Bearbeiten (Element trennen).

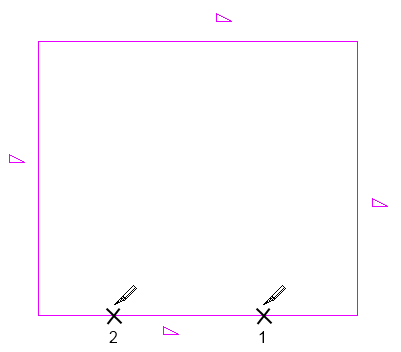

Trennen Sie eine der Linien in der Grundfläche an zwei Punkten. Dadurch entsteht ein Mittelliniensegment (das Dachöffnungssegment), und klicken Sie dann auf Ändern.
Wenn das Dachöffnungssegment neigungsbestimmend ist (), wählen Sie die Linie aus und deaktivieren auf der Eigenschaftenpalette Bestimmt Dachneigung.
Klicken Sie auf Registerkarte Ändern | Grundfläche für Dach erstellen Gruppe Ändern (Neigungspfeil), und skizzieren Sie einen Neigungspfeil von einem Ende des Dachöffnungssegments bis zum Mittelpunkt.

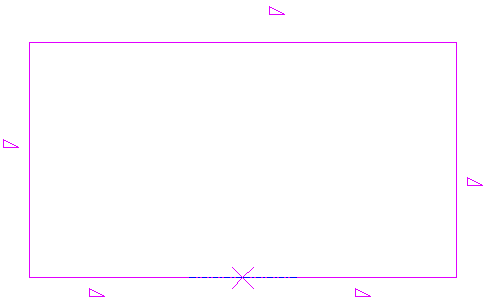

Korrekte Platzierung des Mauszeigers für Neigungspfeil
Klicken Sie erneut auf Neigungspfeil, und skizzieren Sie einen zweiten Neigungspfeil vom anderen Ende des Dachöffnungssegments zum Mittelpunkt.
Korrekt skizzierte Neigungspfeile

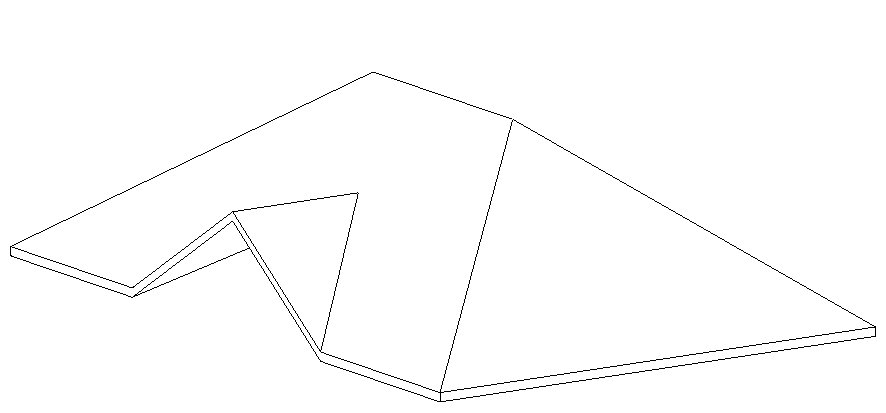

Klicken Sie auf (Bearbeitungsmodus beenden), und öffnen Sie eine 3D-Ansicht, um sich die Ergebnisse anzusehen.
