Schneiden von rechteckigen Öffnungen in Wände

Mithilfe dieses Verfahrens können Sie rechteckige Öffnungen sowohl in gerade als auch in gebogene Wände schneiden. (Informationen zum Schneiden runder oder polygonaler Öffnungen finden Sie unter Bearbeiten des Profils einer Wand).

Architekturbeispiel

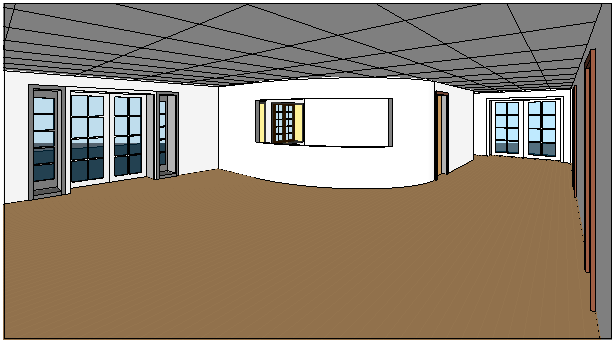

Ansicht einer Öffnung in einer gebogenen Wand

So schneiden Sie eine rechteckige Öffnung in eine Wand

  1. Öffnen Sie eine Ansicht oder Schnittansicht, in der die Wand, in die die Öffnung geschnitten werden soll, gut zugänglich ist.
  2. Klicken Sie auf (Wandöffnung).

    Wo befindet sich diese Funktion?

    • Registerkarte Architektur Gruppe Öffnung (Wandöffnung)
  3. Wählen Sie die Wand aus, in die die Öffnung geschnitten werden soll.
  4. Skizzieren Sie eine rechteckige Öffnung.

    Nachdem Sie den letzten Punkt der Öffnung skizziert haben, wird diese angezeigt.

  5. Wenn Sie Änderungen an der Öffnung vornehmen möchten, klicken Sie auf Ändern und wählen die Öffnung aus.

    Die Größe und Position der Öffnung können durch Ziehen der Steuerelemente angepasst werden. Sie können die Öffnung auch an eine neue Position in derselbenWand ziehen und sie mit Bemaßungen versehen.

    Beispiel

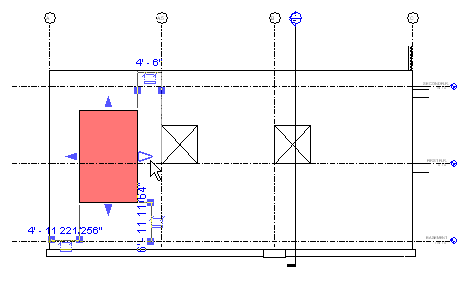

    Ändern einer ausgewählten Öffnung
