Der Ansichtsmaßstab ist das proportionale System, das zur Darstellung von Objekten in einer Zeichnung verwendet wird. Sie können im Projekt jeder Ansicht einen anderen Maßstab zuweisen. Sie können auch benutzerdefinierte Ansichtsmaßstäbe erstellen.
So weisen Sie einen Ansichtsmaßstab zu
Verwenden Sie eine der folgenden Methoden:
- Klicken Sie im Projektbrowser mit der rechten Maustaste auf die Ansicht, und wählen Sie Eigenschaften aus. Wählen Sie auf der Eigenschaftenpalette unter Ansichtsmaßstab einen Wert aus.

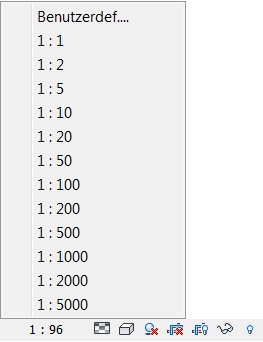

- Wählen Sie einen Maßstab aus den Steuerelementen für Ansichten aus.
So erstellen Sie einen benutzerdefinierten Ansichtsmaßstab

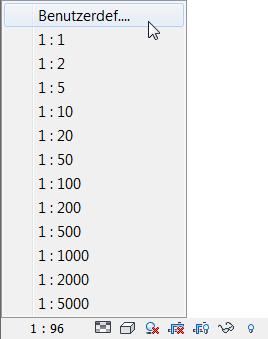

- Klicken Sie in den Steuerelementen für Ansichten auf den Ansichtsmaßstab, und wählen Sie Benutzerdefiniert.
- Geben Sie im Dialogfeld Maßstab anpassen einen Wert für Verhältnis ein.
- (Optional) Wählen Sie Anzeigename, und geben Sie einen benutzerdefinierten Namen für den Maßstab ein.
- Klicken Sie auf OK.
Anmerkung: Benutzerdefinierte Maßstäbe können nicht auf andere Ansichten im Projekt angewendet werden.
