Hinzufügen tragender Geschossdecken oder Dachterrassen

Sie erstellen tragende Geschossdecken und Dachterrassen, indem Sie sie skizzieren. Um die Linien für die Plattenkante zu skizzieren, können Sie entweder Wände auswählen oder das Werkzeug Linie verwenden. Üblicherweise werden Geschossdecken in einer Draufsicht skizziert; es ist allerdings auch möglich, sie in einer 3D-Ansicht zu skizzieren, vorausgesetzt, die Arbeitsebene der 3D-Ansicht ist auf die Arbeitsebene eingestellt, in der die tragende Geschossdecke platziert werden soll. Die Oberkante der tragenden Geschossdecke ist relativ zu der Ebene versetzt, auf der sie platziert wird. Informationen zum Höhenversatz von Ebene und anderen Parametern für tragende Geschossdecken finden Sie unter Eigenschaften tragender Geschossdecken.

Informationen zu tragenden Geschossdecken und verdeckten Linien finden Sie unter Anzeigen verdeckter Linien von Tragwerksbauteilen aus Beton.

So fügen Sie eine tragende Geschossdecke hinzu

  1. Klicken Sie in der Multifunktionsleiste auf (Tragende Geschossdecke).

      Wo befindet sich diese Funktion?

    • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke Geschossdecke: tragend
    • Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Geschossdecke Geschossdecke: tragend
  2. Legen Sie über die Typenwahl eine tragende Geschossdecke fest.
  3. Klicken Sie auf der Multifunktionsleiste auf (Begrenzungslinie).
  4. Klicken Sie auf (Wände auswählen), und wählen Sie die begrenzenden Wänden.

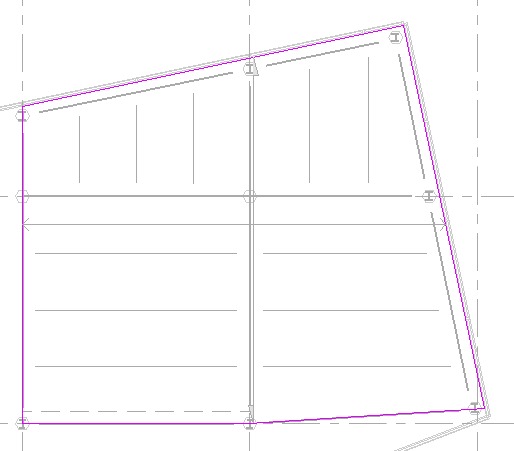

    Anmerkung: Sie können die tragende Geschossdecke auch skizzieren, anstatt Wände auszuwählen. Wählen Sie in der Multifunktionsleiste in der Gruppe Zeichnen das Skizzierwerkzeuge, um die Begrenzung der tragenden Geschossdecke zu skizzieren. Die Skizze muss eine geschlossene Schleife oder Auflagerbedingung bilden.
  5. Um die Spannrichtung zu ändern, klicken Sie auf (Spannrichtung) und dann auf die gewünschte Kante oder Linie.
  6. Gehen Sie in der Optionsleiste ggf. wie folgt vor:
    • Geben Sie für die Plattenkanten einen Versatz an.
    • Wählen Sie In Wand erweitern (bis Kern).
  7. Klicken Sie in der Multifunktionsleiste auf (Bearbeitungsmodus beenden).
Anmerkung: Informationen zum Hinzufügen einer tragenden Geschossdecke finden Sie unter Öffnungen in tragenden Geschossdecken.
Übergeordnetes Thema: Tragende Geschossdecken
