Ändern von Bewehrung

So wählen Sie eine neue Biegeform

1. Wählen Sie die zu ändernde Bewehrung aus.
2. Wählen Sie in der Optionsleiste aus der Dropdown-Liste Biegeformtyp eine neue Form.
3. Optional. Klicken Sie zur Auswahl aus dem Biegeform-Browser in der Optionsleiste auf .

   Die Bewehrung behält die Abhängigkeiten zum Basisbauteil. Durch extreme Änderungen an der Form kann die Bewehrung jedoch über die Überdeckungsreferenzebene des Basisbauteils hinausragen.

Die Bewehrung behält die Abhängigkeiten zum Basisbauteil. Durch extreme Änderungen an der Form kann die Bewehrung jedoch über die Überdeckungsreferenz des Basisbauteils hinausragen.

So wählen Sie einen neuen Bewehrungseisentyp

1. Wählen Sie die zu ändernde Bewehrung aus.
2. Wählen Sie in der Typenwahl am oberen Rand der Eigenschaftenpalette den entsprechenden Bewehrungstyp aus.

Die Größe der Bewehrung kann die Biegeform beeinträchtigen, wenn zum Beispiel der Biegeradius (Abrundung) für die aktuelle Konfiguration zu groß ist.

So ändern Sie eine Bewehrungsskizze

1. Wählen Sie die zu ändernde Bewehrung aus.
2. Klicken Sie auf Registerkarte Ändern | Bewehrung Gruppe Modus (Skizze bearbeiten).

   Die ausgewählte Bewehrung wird im Skizziermodus angezeigt.

3. Mithilfe der Werkzeuge auf der Registerkarte <Element> ändern passen Sie die Bewehrungsskizze an.
4. Klicken Sie auf Registerkarte Ändern Bewehrung > Bewehrungsskizze bearbeiten Gruppe Modus Bearbeitungsmodus beenden.

Formgriffe

Die flexible Geometrie der Bewehrung wird durch verschiedene Formgriffe gesteuert:

• Für die Form eines Stabs stehen die folgenden Formgriffe zur Verfügung:
  • Je ein Formgriff an beiden Enden des Stabs (blaue Kreise)
  • Je ein Formgriff an den Kanten (blaue Dreiecke)
• Ein weiterer Formgriff steht für die Ebene zur Verfügung, in der die Bewehrung liegt.

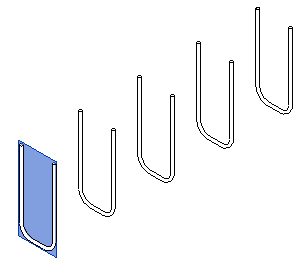

• Mit einem weiteren Formgriff können Sie die Länge eines Bewehrungssatzes festlegen.

Die Formgriffe werden durch Ebenen definiert, die mithilfe von Abhängigkeiten im rechten Winkel zu ihrer Ausrichtung positioniert werden können. In den Abbildungen oben sind die Ebenen für die Positionierung von Bewehrungsstäben und zur Festlegung der Länge von Bewehrungssätzen zu erkennen. Die folgende Abbildung zeigt die Ebenen, die die Steuerelemente für die Biegeform definieren.

Segmente werden beim Verschieben der Basisbauteil-Abdeckung gefangen und daran angehängt.

Fangverhalten von Biegeformen

Aufgrund der Eigenschaften der Überdeckungsreferenzen und der Art der Bewehrungsplatzierung werden Bewehrungen nicht an ihrer Revit-Bezugsumgebung (z. B. Fangpunkten und Fanglinien) gefangen. Größen- und sonstige Änderungen an Bewehrungen reagieren nur auf die Referenz der Bewehrungsüberdeckung des Basisbauteils, in dem die Bewehrung platziert wurde.

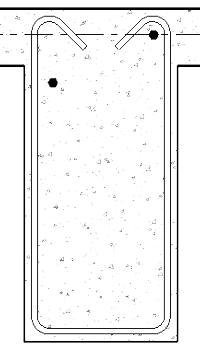

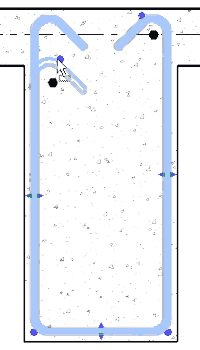

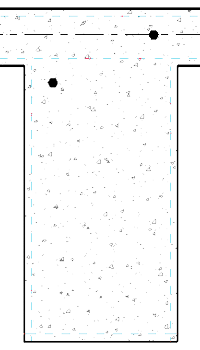

Querschnitt eines Betonbasisbauteils mit Überdeckungsreferenz	Vorgabegemäße Platzierung von Bewehrung in der Überdeckungsreferenz	Fangposition an der Überdeckungsreferenz mithilfe von Formgriffen für Biegeformen

Um Bewehrungen in Bezug auf die Revit-Umgebung zu bearbeiten und das Überdeckungsreferenzverhalten außer Kraft zu setzen, können Sie einzelne Elemente der Bewehrung auswählen.

Setzen Sie den Mauszeiger auf das Bewehrungselement, und drücken Sie die Tabulatortaste. Jetzt können Sie das Element mit typischem Fangverhalten bearbeiten.

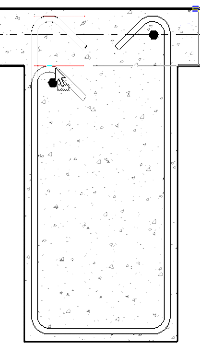

Fangen der Position an der Kante des verbundenen Elements über Auswahl eines Bewehrungsliniensegments

Fangtoleranzen

Damit ein Bewehrungsformgriff an der Überdeckung oder an einem Formgriff einer Bügelbewehrung gefangen werden kann, muss der Formgriff zunächst in einem kurzen Abstand (einem Toleranzbereich) von der Referenzüberdeckung bzw. der Ebene des Referenzformgriffs platziert werden.

Für Überdeckungsabhängigkeiten ist der Toleranzwert gleich 1/2 * Stabdurchmesser.

Bei Abhängigkeiten, die auf andere Bewehrungselemente (Bügel) bezogen sind, ist der Toleranzwert gleich 1/2 * (Stabdurchmesser + Bügeldurchmesser).
