Ausrichten von UV-Rastern an einer Referenz

Sie können das UV-Raster auf einer planaren geteilten Oberfläche ausrichten, indem Sie eine gerade Kante der Oberfläche als Referenz verwenden; Sie können auch eine externe Referenz verwenden. Auf diese Weise können Sie das Raster drehen und an von Ihnen ausgewählten Kanten ausrichten.

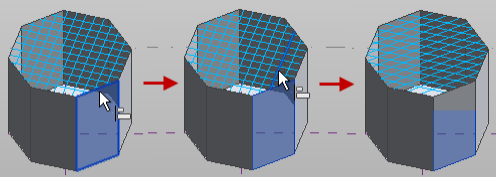

  1. Wählen Sie in der Umgebung für Konzeptentwürfe die planare geteilte Oberfläche, die Sie anpassen möchten.
  2. Klicken Sie auf Registerkarte Ändern | Geteilte Oberfläche Gruppe Ändern (Ausrichten).
  3. Wählen Sie die Kante der geteilten Oberfläche aus, die als Ausrichtungsreferenz verwendet werden soll.
  4. Wählen Sie eine U- oder V-Rasterlinie auf der geteilten Oberfläche aus.

    Die geteilte Oberfläche wird aktualisiert, wobei das ausgewählte U- oder V-Raster an der Kante der geteilten Oberfläche ausgerichtet wird. Die Rotationsparameter der geteilten Oberfläche werden ebenfalls aktualisiert, wobei der neue Winkel übernommen wird.
