Erstellen eines Trägersystems im Ein-Klick-Verfahren

Trägersysteme können mit nur einem Mausklick schnell erstellt werden, sofern die folgenden Bedingungen erfüllt sind:

• Das Ein-Klick-Trägersystem kann nur in Draufsichten oder Deckenansichten mit einer horizontalen Skizzenebene hinzugefügt werden. Ist die Ansicht bzw. die standardmäßige Skizzenebene keine Ebene, wird automatisch die Registerkarte Begrenzung für Trägersystem erstellen geöffnet, wenn Sie auf Trägersystem klicken.
• Die bereits gezeichneten tragenden Elemente (Wände oder Träger) müssen eine geschlossene Schleife bilden, da sonst automatisch die Registerkarte Begrenzung für Trägersystem erstellen aktiviert wird. Weitere Informationen finden Sie unter Layout-Regeln und -Muster für Trägersysteme.

VORSICHT: Sie können gebogene Wände und Träger zwar zum Erstellen einer Schleife verwenden, aber nicht zum Definieren der Ausrichtung des Trägersystems.

So erstellen Sie ein Trägersystem im Ein-Klick-Verfahren

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau Trägersystem.
2. Klicken Sie auf Registerkarte Ändern | Erstellen Begrenzung für Trägersystem Gruppe Trägersystem Automatisches Trägersystem.
   Anmerkung: Wenn Sie das Trägersystem von Hand skizzieren möchten, klicken Sie auf Registerkarte Ändern | Erstellen Begrenzung für Trägersystem Gruppe Trägersystem Trägersystem skizzieren, um die Gruppe Zeichnen zu öffnen.
3. Auf der Eigenschaftenpalette:
   • Wählen Sie unter Trägertyp ein Muster aus.
   • Legen Sie unter Muster die benötigten Abstände für das Trägersystem als Layout-Regel fest.
   • Wenn das Trägersystem gegenüber der Ebene geneigt oder uneben sein soll, wählen Sie die Option 3D.
   Anmerkung: Wenn die Wände der Struktur im Projekt die Neigung des 3D-Trägersystems definieren sollen, wählen Sie in der Optionsleiste Wände definieren Neigung.
4. Definieren Sie Beschriftungen für das platzierte Trägersystem (optional). Weitere Informationen erhalten Sie unter Beschriftung von Trägersystemen bei der Platzierung .

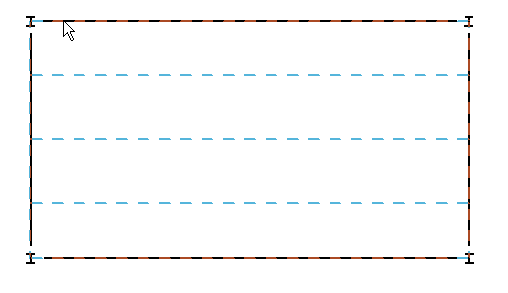

5. Zeigen Sie mit dem Mauszeiger auf die Tragwerksteile, wo das Trägersystem hinzugefügt werden soll, und klicken Sie, um es hinzuzufügen.

   Anmerkung: Die Ausrichtung des Trägersystems erfolgt parallel zum nächstgelegenen tragenden Element, auf das Sie geklickt haben.

Im oben gezeigten Beispiel sollten Sie Folgendes vermeiden:

• Hinzufügen eines Trägersystems über mehrere Sektoren. Die einander schneidenden Träger würden das Trägersystem nicht schneiden. Schnittpunkte zwischen den Tragwerken und Träger in einem solchen Trägersystem könnten nicht angezeigt werden.
• Kopieren Sie das Trägersystem, und fügen Sie es nacheinander in die einzelnen Sektoren ein, falls deren Fläche, Form und Anzahl von tragenden Bauteilen sich wesentlich voneinander unterscheiden.

Weitere Informationen zu den Eigenschaften für Trägersysteme finden Sie unter Typeneigenschaften von Trägersystemen.
