Sie können Dächer auf NURB (Non-Uniform Rational B-spline)-Oberflächen in generischen Modell- oder Körperfamilien erstellen. Wenn Sie eine allgemeine Modell- oder Körperfamilie erstellen, können Sie eine DWG- oder SAT-Datei, die NURB-Oberflächen enthält, importieren. Weitere Informationen finden Sie unter Importieren von Körpermodellstudien aus anderen Anwendungen. Nachdem Sie die Familie gespeichert haben, platzieren Sie mithilfe des Befehls Dach über Fläche ein Dach auf den NURB-Oberflächen. Weitere Informationen finden Sie unter Erstellen von Wänden aus Körperflächen.

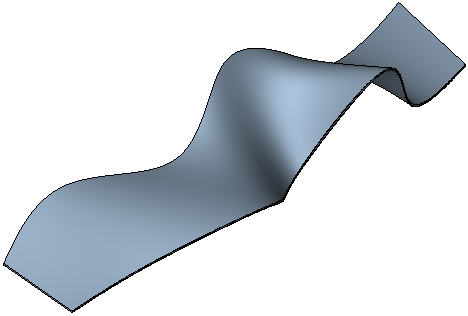

Auf NURB-Oberfläche erstelltes Dach
Anmerkung: Verwenden Sie offene Geometrien in generischen Modellfamilien anstatt in Körperfamilien. Dies gilt sowohl für isolierte NURB-Oberflächen (siehe oben), als auch für andere offene Geometrien. Verwenden Sie für optimale Ergebnisse in einem Körperexemplar nur Geometrie, die von Revit erkannt werden kann, z. B. ausgerichtete 3D-Geometrie. Offene Geometrie in einem Körperexemplar kann das System verlangsamen und Warnmeldungen generieren. Dagegen werden außer den Funktionen, die in der generischen Modellfamilie verfügbar sind, keine zusätzlichen Funktionen ermöglicht.
