In der Umgebung für Konzeptentwürfe wird eine Sweep-Verschmelzung aus zwei oder mehr 2D-Profilen durch Sweeping entlang eines Pfads erstellt. Das Profil besteht aus Liniengrafik, die im rechten Winkel zu der Linie steht, die den Pfad bildet.
Anmerkung: Informationen zum Erstellen einer Bauteilfamilie mithilfe einer nicht für Körpermodelle oder adaptive Bauteile vorgesehenen Vorlage finden Sie unter Erstellen einer Sweep-Verschmelzung.
So erstellen Sie eine Sweep-Verschmelzung
- Zeichnen Sie mithilfe der Werkzeuge auf Registerkarte Erstellen

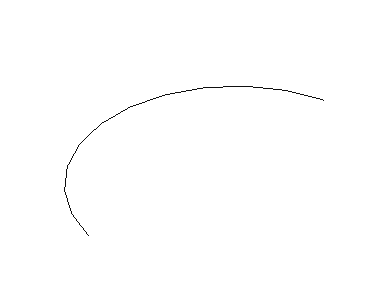

Gruppe Zeichnen eine Reihe verbundener Linien, die den Pfad bilden.
- Klicken Sie auf Registerkarte Erstellen Gruppe Zeichnen
(Punktelement), und platzieren Sie Referenzpunkte für die Sweep-Verschmelzungsprofile entlang dem Pfad.

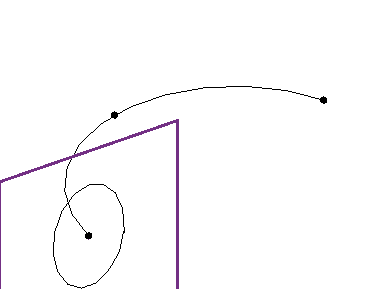

- Wählen Sie einen Referenzpunkt aus, und zeichnen Sie auf der Arbeitsebene ein geschlossenes Profil.

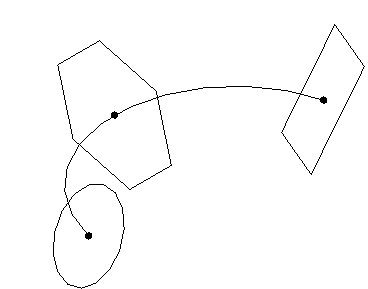

- Analog dazu können Sie auch Profile für die verbleibenden Referenzpunkte zeichnen.
- Wählen Sie den Pfad und die Profile aus.
- Klicken Sie auf Registerkarte Ändern | Form Gruppe Form

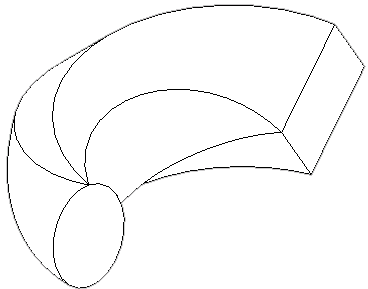

Form erstellen. Weitere Informationen erhalten Sie unter Aufrufen des Werkzeugs Form erstellen.
