Haben Sie Fragen zum Vornehmen von Einstellungen?
Wählen Sie die drei Auslässe aus. (Das Modell gegebenenfalls drehen)
Öffnen Sie das Schnellbearbeitungs-Dialogfeld Randbedingungen mit EINER der folgenden Möglichkeiten:
- Klicken Sie im kontextabhängigen Werkzeugkasten auf Bearbeiten:
- Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:
Typ = Druck
Einheit = Pa; Druck = 0
Klicken Sie auf Anwenden.
Vordefinieren von Ergebnisebenen an den Auslässen:
- Erweitern Sie die Randbedingungen Druck unter dem Zweig Randbedingungen der Designstudienleiste.

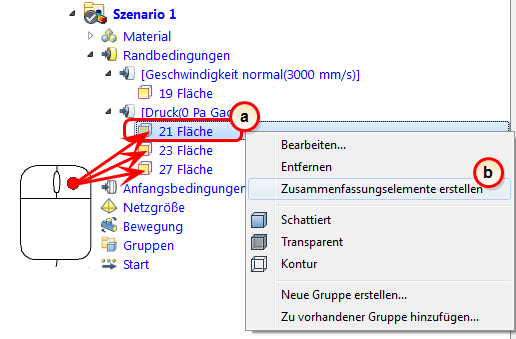

- Klicken Sie mit der rechten Maustaste auf die einzelnen Oberflächenzweige, und klicken Sie auf Zusammenfassungselemente erstellen.
Anmerkung: Auf diese Weise können wir nach Ausführung der Szenarios die Auslassdurchflüsse vergleichen.
