In diesem Lernprogramm simulieren wir die Luftstromverteilung über einen Verteiler mit drei Auslässen.

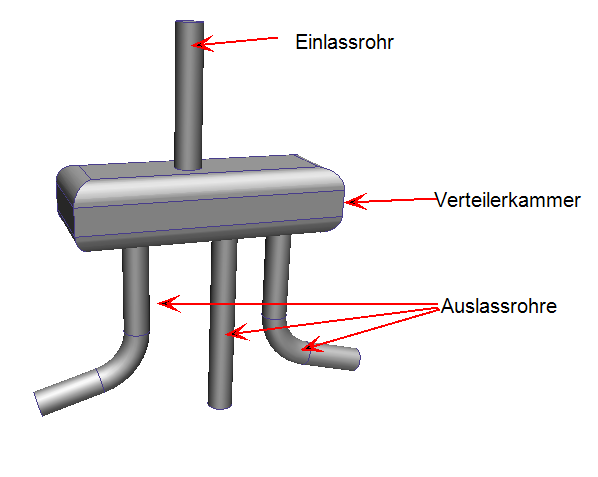

Die Geometrie besteht aus einem Einlassrohr, drei Auslassrohren und einer Verteilerkammer:
Im Folgenden soll untersucht werden, welche Auswirkungen das Entfernen eines Auslasses hat. Nach dem Ausführen des ersten Szenarios wird das Design geklont, der Auslass aus dem CAD-Modell entfernt und das neue Design aktualisiert.
Im zweiten Entwurf dieser Studie wird das mittlere Auslassrohr entfernt. Anschließend wird die resultierende Strömungsverteilung mit dem ursprünglichen Design verglichen. Verwenden Sie das Design Review Center, um zu untersuchen, welche Auswirkungen das Entfernen des Auslasses auf den Luftstrom hat, und die Tabelle Kritische Werte, um die Auswirkungen auf die Flussraten auszuwerten und die Daten zu plotten.
Hauptthemen
- Nicht kompressible Strömung ohne Wärmeübertragung
- Verwenden von Kontextmenüs (Rechtsklick)
- Verwenden von Schnellbearbeitungs-Dialogfeldern
- Vordefinieren von Ergebnisobjekten mithilfe von Zusammenfassungsebenen
- Klonen eines Designs
- Ändern von Geometrie und Aktualisieren eines Designs
- Wiederherstellen von verlorengegangenen Einstellungen
- Erfassen von Vergleichsbildern
- Vergleichen von Ergebnissen im Design Review Center
- Erstellen von Zusammenfassungsebenen
- Vergleichen von Ergebnissen auf Zusammenfassungsebenen mit kritischen Werten
Ziele
