Erstellen der Ergebnisebenen und Vergleichen der Auslassdurchflüsse

In diesem Schritt werden die Durchflüsse an den beiden Auslässen miteinander verglichen. Hierzu werden Ergebnisebenen im Entscheidungscenter verwendet.

Klicken Sie auf die Registerkarte Ergebnisse.

Klicken Sie auf der Registerkarte Ergebnisse auf Ebenen:

Klicken Sie zum Erstellen einer Ebene in der kontextabhängigen Gruppe Ebenen auf Hinzufügen:

Anmerkung: So platzieren Sie eine Schnittebene an einem Auslass:

Klicken Sie mit der linken Maustaste auf die Ebene, und klicken Sie auf das Symbol "Flächenausrichtung". Wählen Sie die Auslassfläche aus.

Um die Ebene in eine Ergebnisebene umzuwandeln, klicken Sie auf Zusammenfassung erstellen in der kontextabhängigen Gruppe Ebenen:

Anmerkung: Hierdurch wird diese Ebene auf alle Szenarios in der Studie angewendet.

Wiederholen Sie den Vorgang, um eine Zusammenfassung-Schnittebene zu erstellen, die an dem anderen Auslass ausgerichtet ist.

Um Ergebnisse zu vergleichen, klicken Sie auf Entscheidungscenter Im Schnellzugriff-Werkzeugkasten:

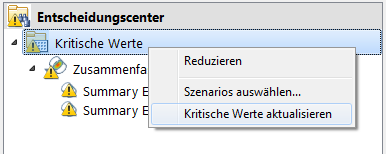

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Kritische Werte, und klicken Sie auf Kritische Werte aktualisieren.

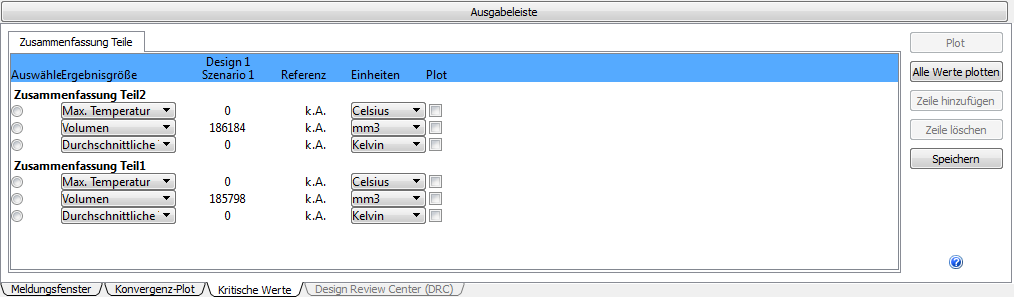

Anmerkung: Betrachten Sie die Daten der Zusammenfassungsebene auf der Registerkarte Kritische Werte der Ausgabeleiste.

Herzlichen Glückwunsch! Sie haben die Übung erfolgreich abgeschlossen. Klicken Sie hier, um zur Titelseite für die Lernprogramme zurückzukehren.
