Klicken Sie auf der Registerkarte Konfiguration auf Start:
Haben Sie Fragen zum Vornehmen von Einstellungen?
Klicken Sie auf die Registerkarte Physik.
Strömung = Ein
Klicken Sie auf die Registerkarte Steuerungen.
Auszuführende Iterationen = 100
Um ein gutes Netz entlang der Kanten der Flächenteile zu erstellen, müssen wir die Markierung mesh_boundary_blend mit dem Flag-Manager aufrufen:
- Um den Flag-Manager zu öffnen, klicken Sie auf Konfiguration (Registerkarte) > Designstudienwerkzeuge (Gruppe) > Flags (im Dropdown-Menü).

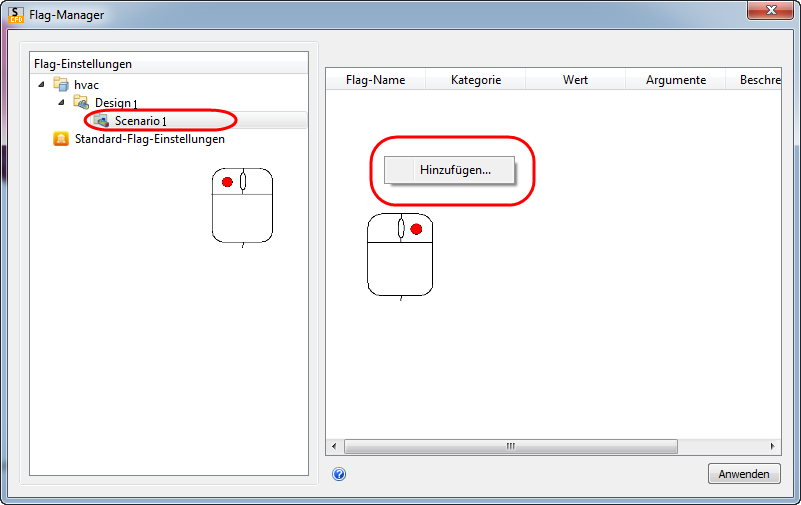

- Klicken Sie auf den Flag-Manager und dann auf den Namen des Szenarios. Klicken Sie mit der rechten Maustaste auf den angrenzenden Bereich und dann auf Hinzufügen.
- Geben Sie im Dialogfeld Neuen Flag hinzufügen mesh_boundary_blend ein. Klicken Sie auf OK.

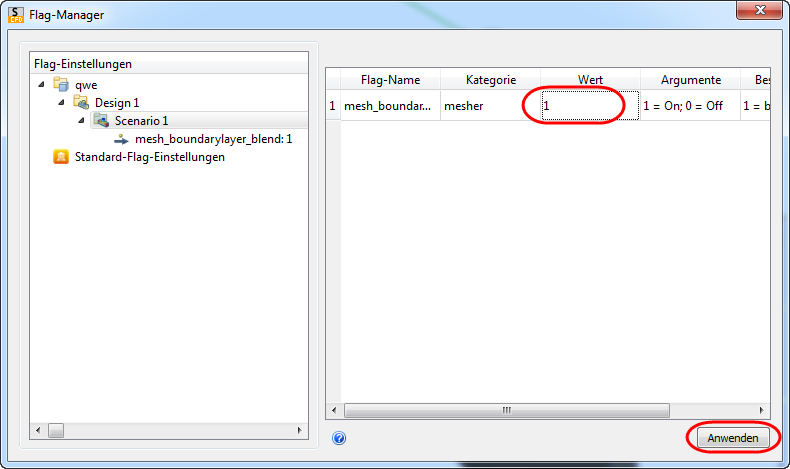

- Geben Sie 1 in der Spalte Wert ein, und klicken Sie auf Anwenden.
Um den Flag-Manager zu schließen, klicken Sie auf das X in der oberen rechten Ecke des Dialogfelds.
Klicken Sie zum Starten der Analyse auf die Schaltfläche Start.
Die Anzahl der Iterationen wurde auf 100 eingestellt, um die insgesamt für die Übung aufzuwendende Zeit zu verkürzen. Um die Analyse mit automatischer Konvergenz auszuführen, erhöhen Sie die Anzahl der Iterationen auf 300.
Während der Netzerzeugung werden in der Ausgabeleiste Meldungen mit weiteren Informationen angezeigt.
Nachdem das Netz fertig gestellt wurde, wird die Analyse ausgeführt.
