Haben Sie Fragen zum Vornehmen von Einstellungen?

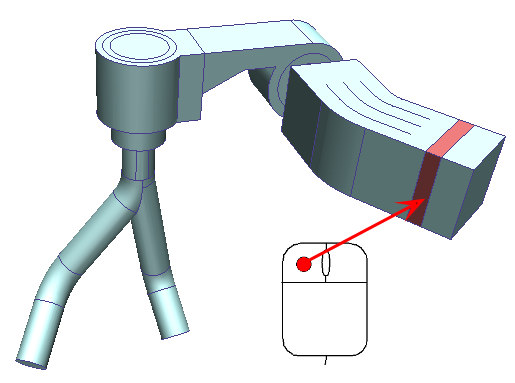

Wählen Sie den Filter beim Einlass aus:
Öffnen Sie das Schnellbearbeitungs-Dialogfeld Materialien auf EINE der folgenden Arten:
- Klicken Sie im Werkzeugkasten auf Bearbeiten:
- Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:
Materialdatenbank-Name = Eigene Materialien
Typ = Widerstand
Name = Inlet-Filter
Strömungsrichtung: Klicken Sie auf die Schaltfläche ...

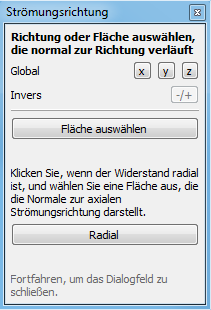

Klicken Sie im Dialogfeld Strömungsrichtung auf die Schaltfläche Fläche auswählen.

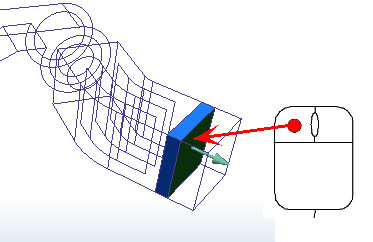

Wählen Sie eine Fläche auf dem Filter aus, die senkrecht zur Strömungsrichtung verläuft.
Anmerkung: Anmerkung: Der Pfeil gibt die Normalenrichtung an, nicht die Strömungsrichtung.
Normalrichtung 1 = Global y
Klicken Sie auf Anwenden.
Weitere Informationen über die Zuweisung von Strömungswiderständen
