Ajuste de la orientación y la forma del cable plano

Añada un pliegue único al cable plano para alinearlo con la ranura del conector para cable plano D-Sub.

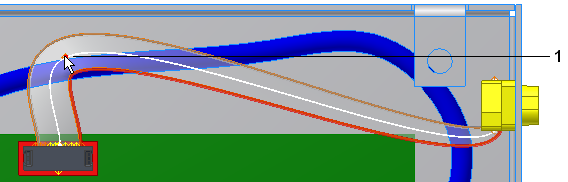

1. Pulse la ficha Cable y arnés panel Crear Crear pliegue y, a continuación, pulse el primer punto (1) que creó.

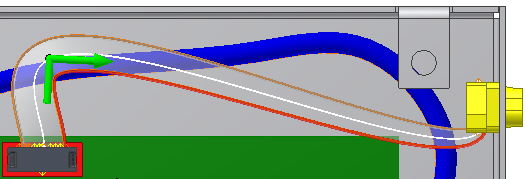

   Aparecerá una flecha en el punto de pliegue que indica la dirección del punto de trabajo siguiente en la ruta del cable plano. Se trata de la dirección correcta para este pliegue.

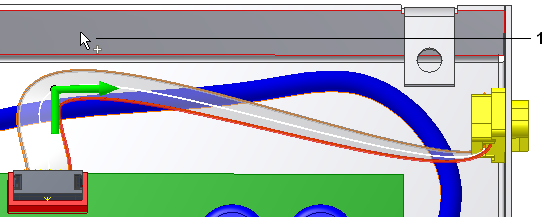

2. En el cuadro de diálogo, en Alineación, pulse Eje y, a continuación, pulse la cara del armario (1).

   Esta acción alineará el eje perpendicular a la cara seleccionada. Para alinear el eje paralelo a la geometría existente, seleccione una arista.

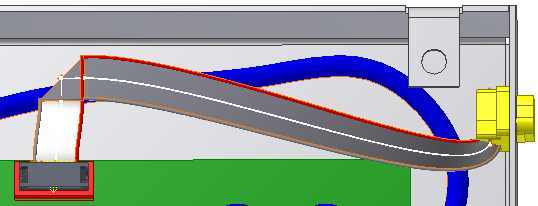

3. Pulse Aceptar y el pliegue se creará con la dirección y alineación especificadas.
   Nota: Al igual que edita otros objetos de arnés, puede pulsar los puntos de trabajo del cable plano con el botón derecho del ratón y utilizar las herramientas Redefinir punto y Desplazar/Girar 3D para desplazar los puntos de enrutamiento. No es posible rotar los puntos de trabajo de cables planos. En el caso de los pliegues, solo se puede manipular el punto de trabajo que se utiliza para crear el pliegue.

4. En el navegador, expanda la carpeta Cables planos y el cable plano. Debe ver Cable plano1, Pliegue1 y Cable plano2.
