Puede crear un cable plano entre un conector inicial y final.
- Active el ensamblaje de cable plano.
-
En la cinta de opciones, pulse la ficha Cable y arnés
panel Crear Crear cable plano . - Asegúrese de que la categoría esté establecida en Aprendizaje y el nombre en 28-AWG-9-Conductor.

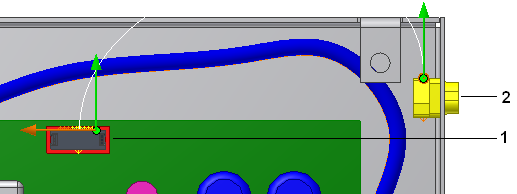

- En la ventana gráfica, seleccione el conector inicial (1) y el conector final (2).

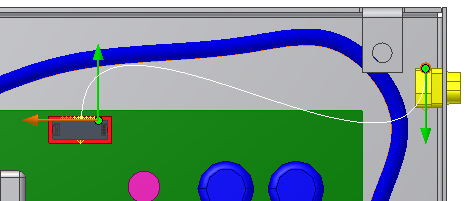

Aparecen las flechas direccionales y la spline. La flecha verde indica la dirección hacia fuera del conector. La flecha naranja muestra la orientación de la anchura del cuerpo del cable plano. La spline indica la forma inicial del cable plano.
-
La dirección hacia fuera del conector final no es correcta. Pulse la herramienta de dirección hacia fuera en el área Conector final para cambiar la dirección.
- Pulse Aceptar.
Todavía se encuentra en el modo de creación del cable plano y puede añadir puntos intermedios para cambiar la forma actual.
- Pulse el botón derecho del ratón, seleccione Editar desfase y escriba 0,500 pulgadas.

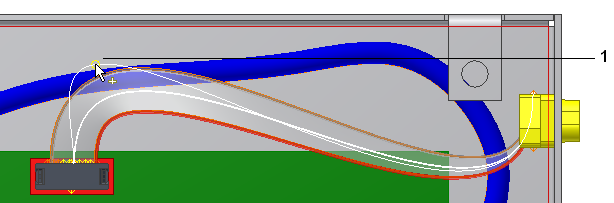

- Pulse en la ventana gráfica para añadir un punto intermedio (1) con el que controlar cómo el cable plano se aproxima al conector inicial.
- Pulse la ventana gráfica para controlar la aproximación del conector final. Esta vez, pulse un punto de trabajo existente (2).

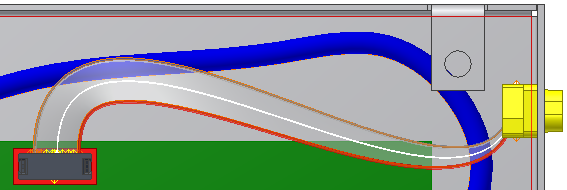

- Pulse con el botón derecho del ratón y seleccione Terminar.
