Vuelva a cambiar la configuración de curvatura a Con curvatura natural y, a continuación, añada otro conductor entre los conectores.
-
Antes de añadir el segundo conductor, utilice el comando Configuración de arnés para volver a cambiar el parámetro de curvatura natural para conductores y cables a Con curvatura natural. - Añada otro conductor que conecte U3 Pasador 2con J12 Pasador 2.

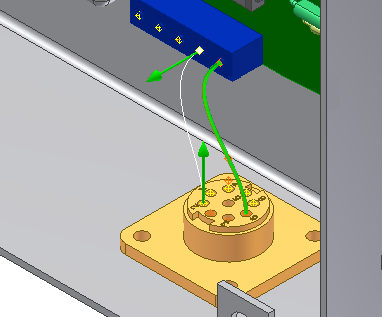

A medida que seleccione los puntos para el cable, se muestra la flecha de dirección saliente junto con la vista preliminar del conductor y el mensaje.

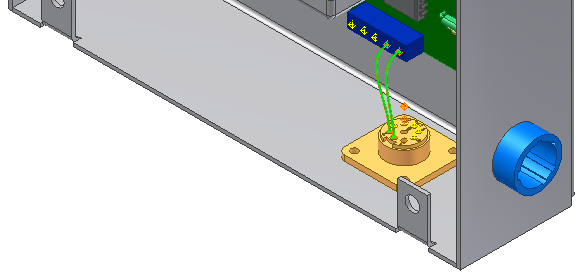

- Pulse el botón derecho del ratón y, en el menú contextual, seleccione Aplicar.
- Pulse Cancelar.
- En el navegador, expanda Ensamblaje de arnés 1 y la carpeta Conductores para ver los conductores que se han añadido en la jerarquía.
- Vuelva al ensamblaje de nivel superior.
