En la siguiente serie de pasos, editaremos el boceto para mover la ubicación del agujero roscado, ilustrar la edición de una operación y mostrar la asociación existente entre las operaciones.
En este supuesto, se ha enviado una orden de cambio que especifica que el agujero roscado situado en la cubierta del cilindro frontal se debe colocar en la mitad de la pieza. Para empezar:
- Busque el agujero roscado en el navegador de modelos. Si no ha suprimido ningún agujero en la primera parte del ejercicio, debe tener el nombre Agujero2 en el navegador.
- Pulse +, junto a la operación de agujero, para dejar a la vista el boceto que se encuentra bajo la operación. Pulse con el botón derecho en el boceto y seleccione Editar boceto en el menú contextual.Consejo: También puede elegir Editar boceto pulsando con el botón derecho en la operación sin dejar a la vista el boceto.

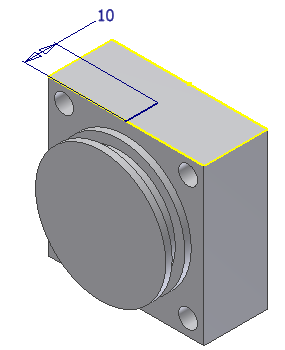

- Pulse dos veces en la cota de 6 mm para habilitar el cuadro de edición. Cambie la cota de 6 mm a 10 mm.
Cuando se edita un boceto, el historial de la pieza se “devuelve” al estado de operación que existía cuando se creó el boceto.
- Salga del boceto. El agujero roscado, el plano de trabajo, el eje de trabajo y el agujero de 4 mm se actualizan.
- Guarde el archivo y ciérrelo.
- Abra el archivo End Cap Back.
