Los parámetros pueden definir el tamaño y la forma de las operaciones y controlan la posición relativa de los componentes dentro de los ensamblajes. Por ejemplo, puede especificar el tamaño de una placa como Altura = Anchura/2 con ecuaciones para definir las relaciones entre parámetros.
También puede definir parámetros para relacionar cotas con requisitos funcionales. Por ejemplo, puede definir el área de sección transversal de una pieza para que tenga ciertas proporciones y resista una carga determinada (Área = Carga/Resistencia_Material*Coeficiente_de_seguridad). Puede vincular una hoja de cálculo a una pieza o ensamblaje y controlar los parámetros desde las celdas de la hoja de cálculo o mediante reglas de iLogic. Los parámetros también se pueden exportar a la lista de materiales y a la lista de piezas. Por último, puede utilizar parámetros para controlar el comportamiento de las reglas de iLogic que añada al modelo.
El comando Parámetros permite ver y editar parámetros en la tabla del mismo nombre, crear parámetros definidos por el usuario y vincular una hoja de cálculo que contenga los valores de los parámetros.

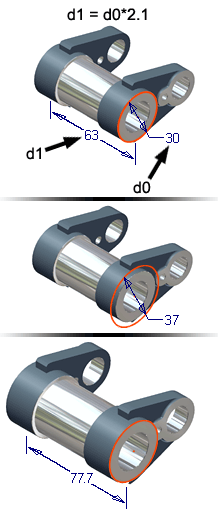

Los parámetros de modelo se crean automáticamente al definir una cota de boceto, añadir una restricción de ensamblaje, o crear una operación. Estos parámetros son nombres por defecto, como d0, d1, d2, aunque se pueden anular con nombres más descriptivos. Puede introducir expresiones en los cuadros de edición que definen los nombres y valores de parámetro. También puede editar los cuadros para cambiar los nombres y valores de parámetro.
Puede crear parámetros de usuario, que son más generales que los del modelo y se pueden utilizar para satisfacer los requisitos funcionales. Los parámetros de usuario también se pueden controlar mediante una hoja de cálculo.
Ambos tipos de parámetros pueden asignar valores y establecer relaciones entre los elementos de un modelo.
Si utiliza el comando Parámetros para definir o editar un parámetro, pulse Actualizar para aplicar los cambios. Cuando edita una operación, todos los parámetros dependientes cambian con la operación.
Cuando crea una iFeature, puede seleccionar las cotas del boceto y los parámetros de la operación como parámetros de tamaño. Si ha asignado nombre a los parámetros, se incluirán automáticamente en la iFeature.
Los parámetros de usuario se utilizan en ecuaciones o en reglas de iLogic y también se pueden utilizar en expresiones para otros parámetros. Si utiliza los mismos parámetros en muchos casos, como en fuerzas o materiales, defínalos en plantillas que utilice posteriormente para crear nuevos archivos de pieza. También puede derivar parámetros en el documento desde un archivo de un “esqueleto” común.
Los parámetros personalizados se crean mediante la interfaz API. Por ejemplo:
Los parámetros personalizados se añaden automáticamente a un modelo, a una referencia o a una carpeta de usuario. Puede dar un nombre descriptivo a la carpeta de parámetros personalizados y añadir cualquiera de ellos de una carpeta a otra. Un parámetro se conserva tanto en la carpeta original como en la de parámetros personalizados.
Puede suprimir una carpeta personalizada y conservar todos sus parámetros en las carpetas originales. O bien, puede suprimir una carpeta personalizada con todos sus parámetros, incluidos los que se encuentren en otras carpetas. También puede eliminar un parámetros del grupo personalizado.
Los parámetros de referencia son parámetros asociados; sus valores se actualizan en respuesta a los cambios en parámetros de referencia. Puede crearlos de varias maneras:
Los parámetros de texto se componen de cadenas de caracteres. Entre los ejemplos se incluyen varios colores, formas, estilos o cualquier otro tipo de nombres descriptivos. Se pueden utilizar en reglas de iLogic para controlar otros parámetros de Inventor o cualquier otro elemento que se controle mediante reglas.
Los parámetros de texto no admiten expresiones.
Los parámetros de verdadero/falso constan de un valor booleano de verdadero o bien de falso. Se pueden utilizar en reglas de iLogic para controlar otros parámetros de Inventor o cualquier otro elemento que se controle mediante reglas.
Los parámetros de verdadero/falso no admiten expresiones.
Los parámetros de valores múltiples contienen una lista de valores posibles. Sin embargo, al igual que otros parámetros, los parámetros de valores múltiples tienen un solo valor en un mismo momento. No se asignan automáticamente a uno de los valores de la lista de valores múltiples, aunque se puede hacer esto mediante una regla de iLogic.
También puede añadir un valor personalizado como alternativa a la lista de valores de un parámetro de valores múltiples. Los valores personalizados se suelen utilizar únicamente de forma temporal según sea necesario.
Los parámetros clave son los que se designan como especialmente importantes. Puede definir un identificador opcional para cada parámetro clave y utilizar un filtro de visibilidad para ver una "lista breve" de estos parámetros fundamentales.
Puede definir parámetros en una hoja de cálculo de Microsoft Excel y, a continuación, vincularla a una pieza o un ensamblaje. También puede vincular parámetros desde cualquier tipo de archivo de combinación de pieza, chapa, ensamblaje o conjunto soldado. El ensamblaje o la pieza se vinculan asociativamente a los parámetros exportados desde el tipo de archivo particular. Al efectuar el vínculo desde una pieza o un ensamblaje, los parámetros exportados se pueden vincular de manera selectiva.
Para utilizar los parámetros exportados de un archivo a otro, se puede utilizar un archivo de pieza de parámetros globales. Crea un archivo de pieza que contiene un conjunto de valores que suelen utilizarse como referencia en ecuaciones de ingeniería. Es posible que el archivo de pieza no tenga ninguna geometría, pero puede contener bocetos si desea utilizarlos para un modelo esquemático o de esbozo.
Es posible utilizar el comando Pieza derivada para derivar un archivo de pieza de parámetros globales en piezas y subensamblajes individuales, y extraer los parámetros cuando sea necesario. También puede utilizar este mismo flujo de trabajo si emplea una hoja de cálculo en lugar de un archivo de pieza. Los parámetros exportados se pueden derivar de manera selectiva en piezas o ensamblajes derivados.
Los modelos esqueléticos pueden hacer referencia también a otros modelos esqueléticos para administrar la cantidad de información contenida en un subensamblaje.
También puede extraer parámetros de una pieza a un ensamblaje sobre la marcha. No es necesario planificar los parámetros globales pero, en algún punto del diseño, puede que decida utilizar un parámetro de una pieza en un ensamblaje. Puede que desee, por ejemplo, utilizar la anchura de una placa en una pieza (profundidad de la extrusión) como restricción de coincidencia en un ensamblaje.
Siga las siguientes pautas para garantizar que los parámetros y piezas se actualizan de forma predecible:
Puede exportar los datos de parámetro a un archivo xml para realizar una instantánea de los parámetros y sus valores. Esta función resulta útil si desea transferir parámetros de un modelo a otro.
Durante la exportación, puede elegir si desea incluir todos los parámetros o sólo los parámetros clave.
Los parámetros pueden restaurarse después mediante la importación de los datos del archivo xml que se creó durante la exportación.
