Crea una operación Grapa de fijación usando puntos de bocetos 2D o puntos de trabajo 3D y elementos de dirección.
Acceso:
Cinta de opciones:
Ficha Modelo 3D
grupo Pieza de plástico
Grapa de fijación
| Especificación del estilo | ||
 |
Estilo Gancho de grapa de fijación de voladizo |
 |
 |
Estilo Contorno de grapa de fijación de voladizo |
 |
Ficha Forma
Común a los dos estilos. Especifica la posición de la grapa de fijación.
| Posición | ||
 |
Sólido especifica el cuerpo objetivo de la operación de grapa de fijación. | |
| Desde boceto requiere puntos de un plano de boceto (centros) para la inserción. | ||
 |
Cambiar dirección de viga o Cambiar dirección de presilla cambia la dirección (que corresponde inicialmente a la normal del plano de boceto). | |
 |
Centros especifica la ubicación del centro. Los puntos creados usando el conmutador Centro se seleccionan automáticamente. | |
 |
Dirección del gancho proporciona cuatro flechas a intervalos de 90 grados entre las que se puede realizar una selección. | |
| La inserción Sobre el punto requiere puntos de boceto o puntos de trabajo 3D (centros) y dos direcciones. | ||
|
|
Cambiar dirección de viga o Cambiar dirección de presilla define la dirección. | |
|
|
Dirección de la viga cambia la dirección y la establece como opuesta al vector definido por la selección de la dirección. | |
|
|
El selector de dirección del gancho/cierre especifica la dirección del gancho/cierre cuando se ha especificado Sobre el punto. | |
|
|
|
Dirección del gancho proporciona cuatro flechas a intervalos de 90 grados entre las que se puede realizar una selección. |
La casilla de verificación Alargar especifica si la viga se debe alargar o detener:
 |
|
 |
|
Ficha Viga (estilo Gancho de grapa de fijación de voladizo)
Especifica los parámetros de la viga de la operación Grapa de fijación.
 |
Grosor de la viga en la pared |
 |
Longitud de la viga |
 |
Grosor de la viga en el gancho |
 |
Anchura de la viga en la pared |
 |
Anchura de la viga en el gancho |
Ficha Gancho (estilo Gancho de grapa de fijación de voladizo)
 |
Longitud de la punta del gancho |
 |
Profundidad de entalladura del gancho |
 |
Longitud del gancho |
 |
Ángulo de retención |
 |
Ángulo de inserción |
Ficha Presilla (estilo Contorno de grapa de fijación de voladizo)
 |
Longitud de la presilla |
 |
Anchura de la presilla |
 |
Grosor de la presilla en la pared |
 |
Grosor de la presilla en la parte superior |
Ficha Cierre (estilo Contorno de grapa de fijación de voladizo)
 |

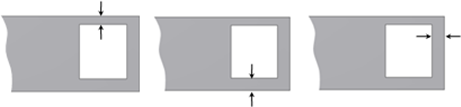

Anchura del cierre en los lados y la parte superior |
 |
Longitud de apertura del cierre |
