En esta sección, se coloca el ensamblaje de corredera. Una corredera ayuda a liberar la pieza de plástico desmoldeando el núcleo lateral del molde.
- En la cinta de opciones, pulse la ficha Ensamblaje de molde > panel Ensamblaje de molde > Corredera
. - Oriente el modelo tal como se muestra en la imagen siguiente. Las inserciones y los lados internos creados para el núcleo lateral se encuentran en la parte frontal de la vista.
- En el cuadro de diálogo Corredera, examine la imagen de vista preliminar para comprender las referencias necesarias.
- Seleccione la superficie identificada con un 1 de la imagen siguiente como Dirección de desmoldeo.
- Modifique Desfase en la dirección de desmoldeo en -93 mm.
- En la imagen siguiente, seleccione la superficie identificada con un 2 como Plano base.
- En el cuadro de diálogo Corredera, pulse Cambiar lado
para cambiar la orientación del plano base.
- Seleccione el punto medio de la arista resaltada en la siguiente imagen como la referencia de Punto base. Al mover el puntero del ratón cerca del centro de una arista, se ajustará automáticamente a este punto y en la visualización aparecerá un punto amarillo.
- Seleccione la superficie inferior de la placa superior como referencia de Plano de pasador, como se muestra en la imagen siguiente.
- En el cuadro de diálogo Corredera, pulse Vista preliminar
. - Gire el modelo para ver la parte inferior del ensamblaje de corredera.
- En el cuadro de diálogo Corredera, pulse Núcleos laterales

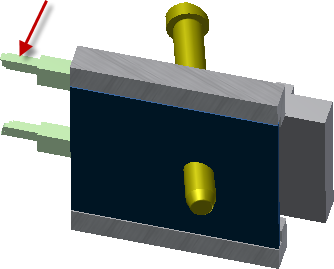

. Seleccione uno de los dos núcleos laterales (operaciones de inserción o antigiro) como la referencia de Núcleo lateral, como se muestra en la imagen simplificada siguiente. Sólo es necesario seleccionar una de las inserciones, ya que están a la misma distancia de la corredera.
- En el cuadro de diálogo Corredera, pulse Actualizar recorrido
. - En la parte superior del cuadro de diálogo Corredera, pulse Personalizar para modificar los parámetros del ensamblaje de corredera.
- En la lista de componentes, seleccione Pasador en ángulo.
- En la parte derecha del componente seleccionado, pulse Propiedades de selección
. - Modifique el parámetro AP_l a 85 mm.
- Pulse Aceptar en el cuadro de diálogo Pasador en ángulo.
- Modifique el resto de los componentes como se muestra en la siguiente tabla.
Componente Parámetro Valor Cursor deslizante SL_b1 50 mm Cursor deslizante SL_b2 59 mm Regleta genérica (# 1) SL_b1 50 mm Regleta genérica (# 1) GS_es1 10 mm Regleta genérica (# 2) SL_b1 50 mm Regleta genérica (# 2) GS_es1 10 mm Antigiro de bloqueo LH_A 48 mm - En el cuadro de diálogo Corredera, pulse Aceptar.
- Pulse Aceptar en el cuadro de diálogo Denominación de archivo para aceptar los valores por defecto y colocar la corredera.
- En la Barra de herramientas de acceso rápido, pulse Guardar para guardar el ensamblaje.
