Se debe determinar los números de pieza que se van a utilizar para los tornillos de unión y los codos. Para ello, se crean reglas adicionales en el ensamblaje.
La primera parte de esta regla calcula un número de pieza que se va a utilizar para el tornillo Port A, según el valor del parámetro port_a_size. En esta regla, se utiliza una nueva sentencia Seleccionar caso para ejecutar una sentencia de un grupo. Las sentencias ejecutadas dependen del valor de una expresión.
-

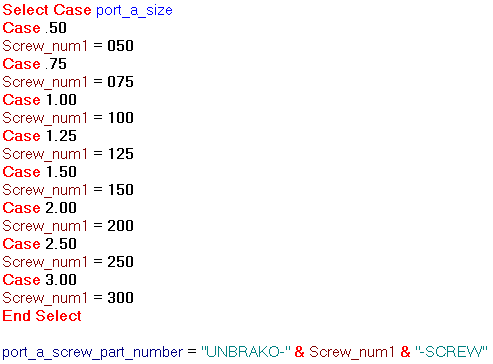

Añada una nueva regla llamada screw_part_number_rule. - Cree la primera sección de la regla. En esta sección, se calcula una parte variable del número de pieza, en función del valor del parámetro port_a_size. El valor se mantiene en una variable temporal denominada Screw_num1. Cuando se determina el valor, la regla genera toda la cadena del número de pieza. Utilice el menú desplegable Palabras clave en la barra de herramientas que hay sobre el área de texto para facilitar la creación de esta regla.
Copie el bloque de código
Select Case port_a_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
En la creada, si port_a_size = 0.50, el número de pieza se crea como -
UNBRAKO-050-SCREW
Este valor se guarda en un parámetro para usar como referencia posteriormente.

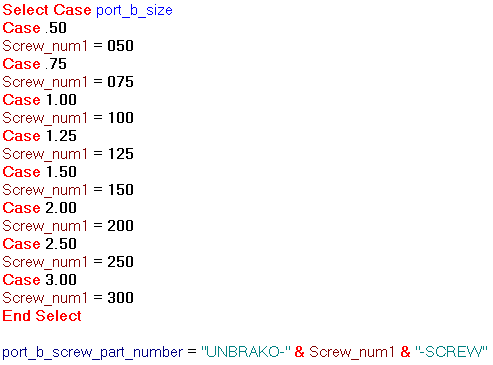

- Copie y pegue el texto de la regla que ha creado y, a continuación, reemplace port_a_size con port_b_size. Defina el parámetro como port_b_screw_part_number.
Copie bloque de código
Select Case port_b_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

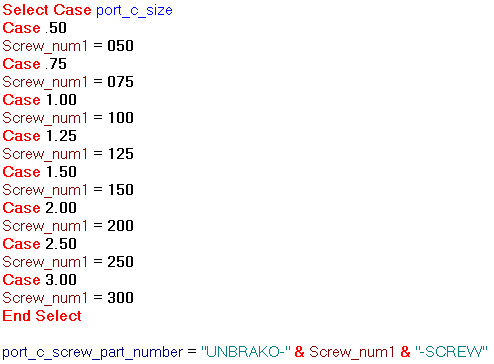

- Cree otra copia del texto de la regla y, a continuación, reemplace port_a_size con port_c_size. Defina el parámetro como port_c_screw_part_number.
Copie el bloque de código
Select Case port_c_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
- Pulse Aceptar para guardar la regla y cerrar el cuadro de diálogo.
- Guarde el archivo de ensamblaje.
