Adición de ramificaciones de segmento

1. En el navegador, pulse dos veces en Harness Assembly1.
2. En la cinta de opciones, pulse la ficha Cable y arnés grupo Crear Crear segmento .
3. Detenga el cursor sobre el segmento de arnés que desea ramificar y pulse el punto de trabajo de segmento mostrado como punto inicial de la ramificación.

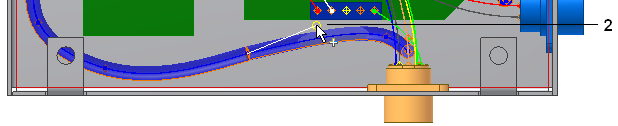

4. Cambie el desfase a 0,470 y seleccione un punto (2) entre el segmento y el conector LTP:1.

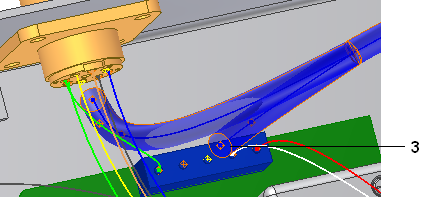

5. Para el punto final (3), cambie el desfase a 0,270 y seleccione la cara del conector LTP:1 próximo al pasador 3.

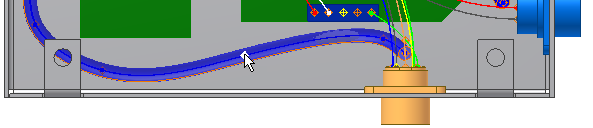

6. Pulse con el botón derecho del ratón y seleccione Terminar para finalizar la ramificación con una forma similar a la de la imagen.
