Para mostrar los resultados de una determinada viga, puede añadir diagramas definidos por el usuario a la ventana gráfica. En el panel Resultado, pulse Diagrama
.

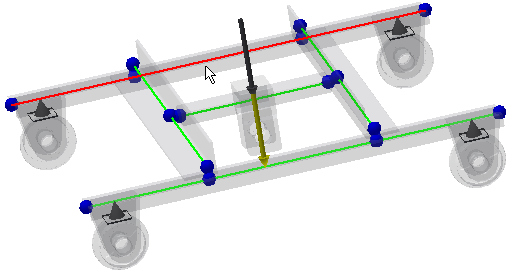

En el área Vigas, elija cómo desea especificar las vigas que se incluyen en los diagramas. En este aprendizaje, active la casilla Vigas seleccionadas; a continuación, seleccione la viga como se muestra en la imagen siguiente.
Ahora, seleccione los resultados que desee ver. Seleccione las casillas Fx y Fy en el área Cargas.
Pulse Aceptar para cerrar el cuadro de diálogo Diagrama.

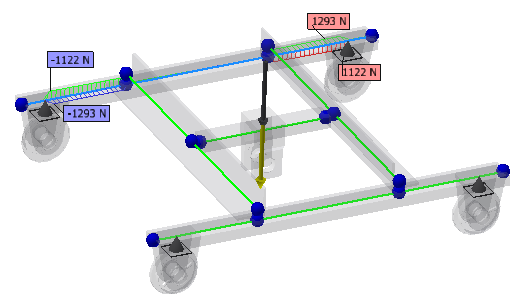

Puede ajustar la visualización de diagramas de viga en el cuadro de diálogo Escalas de diagrama. En el navegador, seleccione Diagramas, pulse el botón derecho y elija Escalas de diagrama
. A continuación, utilice los botones Expandir, Contraer y Normalizar para ajustar la escala de diagramas. Pulse Aceptar para ver el cambio en la escala de los diagramas que se muestran en pantalla.
