Llenar el enrutamiento

1. En la cinta de opciones, pulse ficha Conducto de tubería panel Enrutamiento Llenar enrutamiento .

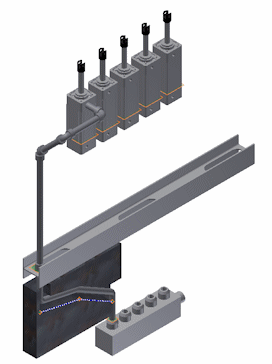

   El enrutamiento se rellena con el estilo seleccionado. Cada vez que se llena un enrutamiento, todos los segmentos y accesorios se añaden a la carpeta de conducto asociada.


2. Para editar el estilo de tubos y tuberías, pulse dos veces Route01 en el navegador de modelo.
3. En la cinta de opciones, pulse ficha Enrutamiento panel Administrar Estilos de tubos y tuberías . Se abre el cuadro de diálogo Estilos de tubos y tuberías.
4. Pulse con el botón derecho en el estilo ASTM A53/A53M-ASME B16.11 - Welded Steel Pipe en el navegador de estilos y seleccione Editar.
5. Seleccione 1/4 pulgadas en la lista Diámetro y pulse Guardar.
6. Pulse Cerrar para cerrar el cuadro de diálogo.

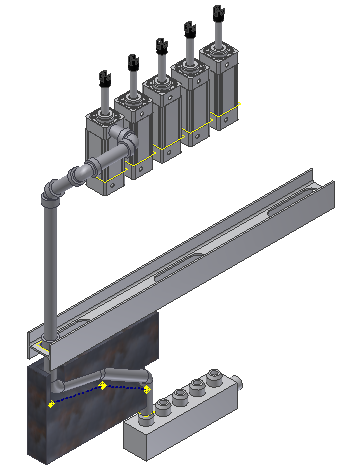

7. Pulse con el botón derecho y seleccione Terminar edición para llenar el enrutamiento utilizando el estilo editado.
