Algunas operaciones son más fáciles de crear cuando el modelo es plano. Use la operación Desplegar para desplegar (o eliminar) la totalidad o parte de los pliegues (o curvas) del modelo. Con el modelo desplegado, puede añadir operaciones y usar las operaciones de replegado para devolver el modelo al estado plegado.
En esta parte del aprendizaje, se elimina la curva de las dos operaciones de curva de contorno y se despliegan dos de los cuatro pliegues que forman el tubo cuadrado. Se añade un agujero del que se crea un patrón a lo largo de la pieza. Para completar el ejercicio, se añaden dos operaciones Replegar para replegar el modelo y volver a curvarlo. El modelo completado tendrá un aspecto similar al mostrado en la siguiente imagen.
- En la cinta de opciones, pulse
ficha Desarrollo
panel Pieza plegada
Ir a pieza plegada
o haga clic con el botón derecho y seleccione Ir a pieza plegada en el menú de comandos frecuentes para volver al modelo plegado. Nota: Como alternativa, puede pulsar dos veces el nodo Modelo plegado del navegador de modelo para volver al estado del modelo plegado. - Si es necesario, pulse con el botón derecho del ratón y seleccione Vista inicial desde el menú contextual emergente (o pulse F6) para cambiar la vista a una orientación isométrica.
- Pulse
ficha Chapa
panel Modificar
Desplegar

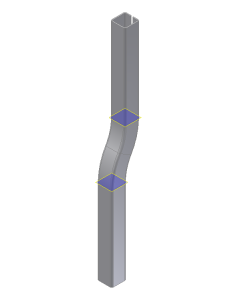

. Se abre el cuadro de diálogo Desplegar y aparecen dos planos de referencia estacionarios en los extremos de las operaciones de curva de contorno.

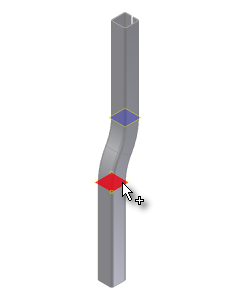

- En este ejercicio, anularemos primero las curvas de las operaciones de curva de contorno. Pulse en la ventana gráfica para seleccionar el plano de referencia estacionario inferior.
Una vez que se selecciona una referencia estacionaria, se resaltan las curvas que se pueden anular con respecto a esa referencia.
A continuación, lleve a cabo los pasos de selección de desplegado adicionales.
