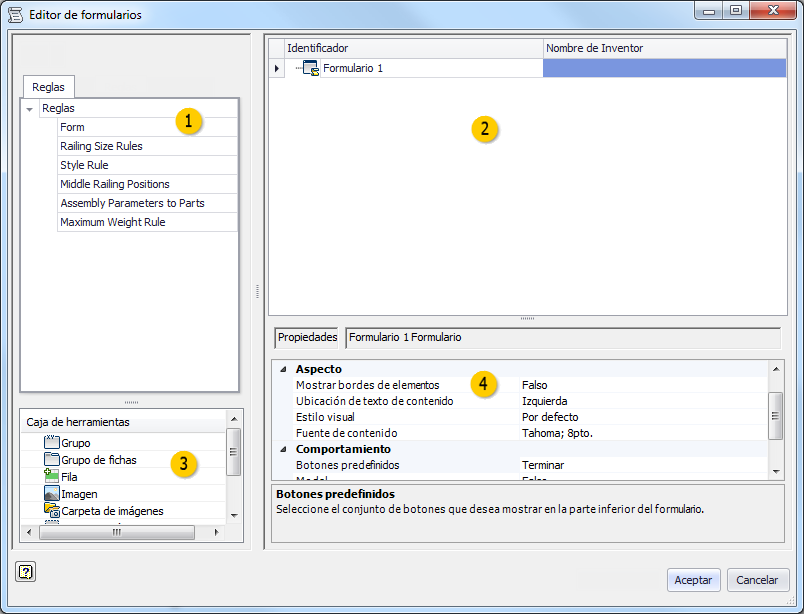

Cuadro de diálogo Editor de reglas y formularios

Añada o edite controles para iniciar formularios y activar reglas desde el navegador de iLogic.

Acceso:

En el navegador de iLogic, haga clic con el botón derecho en un área vacía y seleccione Editar.

Reglas

Arrastre y suelte una regla en el árbol de diseño de formularios para añadir un botón al navegador de iLogic. Utilice este botón para activar la regla.

Árbol de diseño de formulario

Diseñe el navegador de iLogic en el área del árbol de diseño de formulario.

• Arrastre y suelte reglas y elementos de Caja de herramientas en el árbol de diseño de formulario para diseñar y organizar el navegador de iLogic.
• Haga clic en un identificador para editar el texto.
• Resalte un elemento para definir sus propiedades en el área Propiedades.

Caja de herramientas

Arrastre un elemento y suéltelo en el árbol de diseño de formulario.

	Formulario	Añade un formulario en blanco de interfaz de usuario. Personalice el formulario mediante el cuadro de diálogo Editor de formularios.
	Grupo	Agrupa elementos en el navegador de iLogic. Los grupos se reúnen en cuadros y pueden contraerse.
	Grupo de fichas	Crea un grupo con fichas dentro del navegador de iLogic.
	Fila	Crea una fila que permite organizar los controles horizontalmente. Los controles se organizan verticalmente por defecto.
	Espacio vacío	Añade un espacio en blanco en la ficha Navegador de iLogic.
	Identificador	Añade un identificador de texto a la ficha Navegador de iLogic.
	Divisor	Añade una barra divisoria cuyo tamaño se puede modificar en la ficha Navegador de iLogic.

Propiedades

Defina las propiedades del elemento resaltado en el árbol de diseño de formulario. Las propiedades varían en función del elemento seleccionado.

Activación de nombre de parámetro	Define el nombre de un parámetro de Inventor capaz de asumir los valores verdadero y falso. Para activar este control, defínalo en Verdadero.
Fuente	Define la fuente para este control.
Fuente de contenido	Define la fuente de los controles que se encuentran dentro de este formulario o grupo.
Imagen	Define el archivo de imagen que se va a mostrar en este control.
Identificador	Define el texto que se va a mostrar para el elemento en cuestión en el formulario.
Anchura máxima	Define la anchura máxima de este control. El número indica el número de caracteres de la fuente especificada.
Anchura mínima	Define la anchura mínima de este control. El número indica el número de caracteres de la fuente especificada.
Acciones de clic	Define qué hace este botón cuando se hace clic en él. Efectúe la selección en una lista de opciones.
Mostrar bordes	Si se le asigna el valor Verdadero, se muestran todos los marcos alrededor de los controles.
Mostrar texto	Si se le asigna el valor Verdadero, el texto del identificador se muestra en el botón. Para mostrar solo una imagen en el botón, defínalo en Falso.
Ubicación de texto de contenido	Define la ubicación del texto para los controles que se encuentran dentro de este formulario o grupo.
Información de herramientas	Define el texto de la información de herramientas para que aparezca al detener el cursor sobre el control.
Estilo visual	Define el estilo visual o recubrimiento del formulario. Efectúe la selección en una lista de opciones.
