La pistola de calafateo es un ensamblaje compuesto por varias piezas, algunas de las cuales se pueden desplazar. Pueden existir varias situaciones de funcionamiento para la pistola de calafateo, pero hemos decidido simular el ensamblaje en un estado de equilibrio estático.
En esta simulación se analiza el momento en que se aprieta el gatillo y la fuerza de compresión concentrada en la parte inferior del tubo de calafateo está a punto de superar la resistencia del tubo interno. En este instante, justo antes de que el calafeteo salga del tubo, el ensamblaje se encuentra en un estado de equilibrio estático.
En la cinta de opciones, pulse la ficha Entornos
grupo Iniciar Análisis de tensión
para acceder al entorno de análisis de tensión.

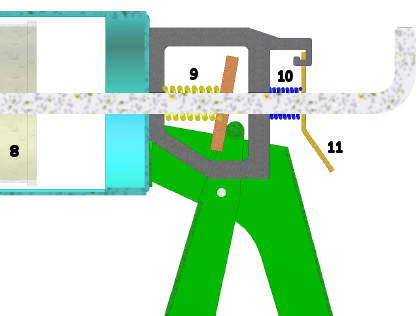

Expanda Caulk Gun.iam en el navegador de Análisis de tensión. Los componentes siguientes se han excluido de la simulación:
- Tubo de calafateo [8]
- Muelle del accionador [9] (no se ha modelado, pero se simula mediante el contacto con el muelle)
- Muelle de bloqueo [10]
- Tope de seguridad [11]
