Inserción de cotas en la tabla de clavos

1. En la cinta de opciones, haga clic en ficha Tabla de clavos panel Cota Cota de arnés .
2. En la ventana gráfica, pulse el punto situado en el extremo derecho del segmento horizontal y, a continuación, el punto de segmento situado en la ramificación.

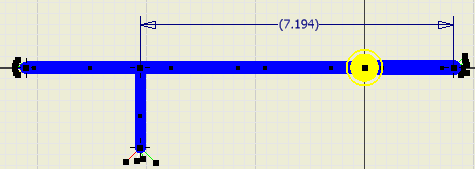

3. Arrastre para visualizar la cota y pulse para insertarla, tal como se indica.
   Nota: Las cotas pueden no coincidir según la inserción del segmento y de los puntos del segmento.

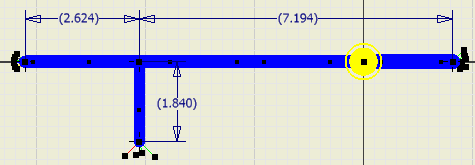

4. Inserte las cotas de los otros dos segmentos, tal como se indica, pulse con el botón derecho del ratón y seleccione Terminar.
