Adición de propiedades

Utilice Visualización de propiedades para ver y visualizar propiedades de arnés para conductores, conductores de cable, pasadores, empalmes y segmentos que aparecen en el dibujo.

Añada propiedades a pasadores, piezas y un conductor seleccionado.

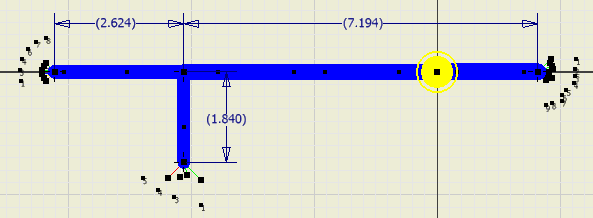

1. En la ventana gráfica, amplíe el arnés.
2. En la cinta de opciones, haga clic en la ficha Tabla de clavos panel Administrar Visualización de propiedades .
3. En el cuadro de diálogo Visualización de propiedades, en Seleccionar filtros, pulse Todos los pasadores.
4. En la lista Nombre de propiedad, seleccione Nombre de pasador.
5. En Opciones de visualización, seleccione Sólo valor y, a continuación, pulse Aplicar.
6. En la ventana gráfica, aparece una línea de banda elástica desde el cuadro de texto de la propiedad, que une el cursor al objeto asociado. Pulse para insertar la propiedad, tal como se indica.


   Todas las propiedades se insertan automáticamente en función de esta selección.


7. Para insertar las propiedades de pieza, seleccione Todas las piezas, elija RefDes y Número de pieza, seleccione Sólo valor y, a continuación, pulse Aplicar.

   Utilice la combinación de CTRL y pulsar para seleccionar varios elementos de la lista.

8. En la ventana gráfica, pulse para insertar las propiedades de pieza.

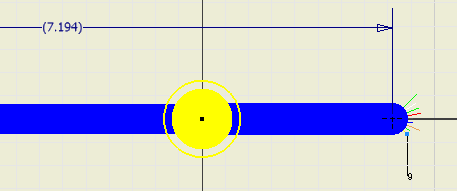

9. Para insertar las propiedades de empalme, seleccione Todos los empalmes, elija RefDes y Sólo valor, y pulse Aceptar.

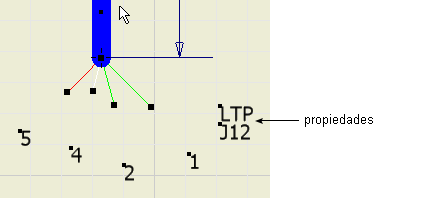

10. Utilice la combinación de CTRL + clic para seleccionar las propiedades LTP y J12 , y acérquelas al final de la ramificación del segmento arrastrándolas.
